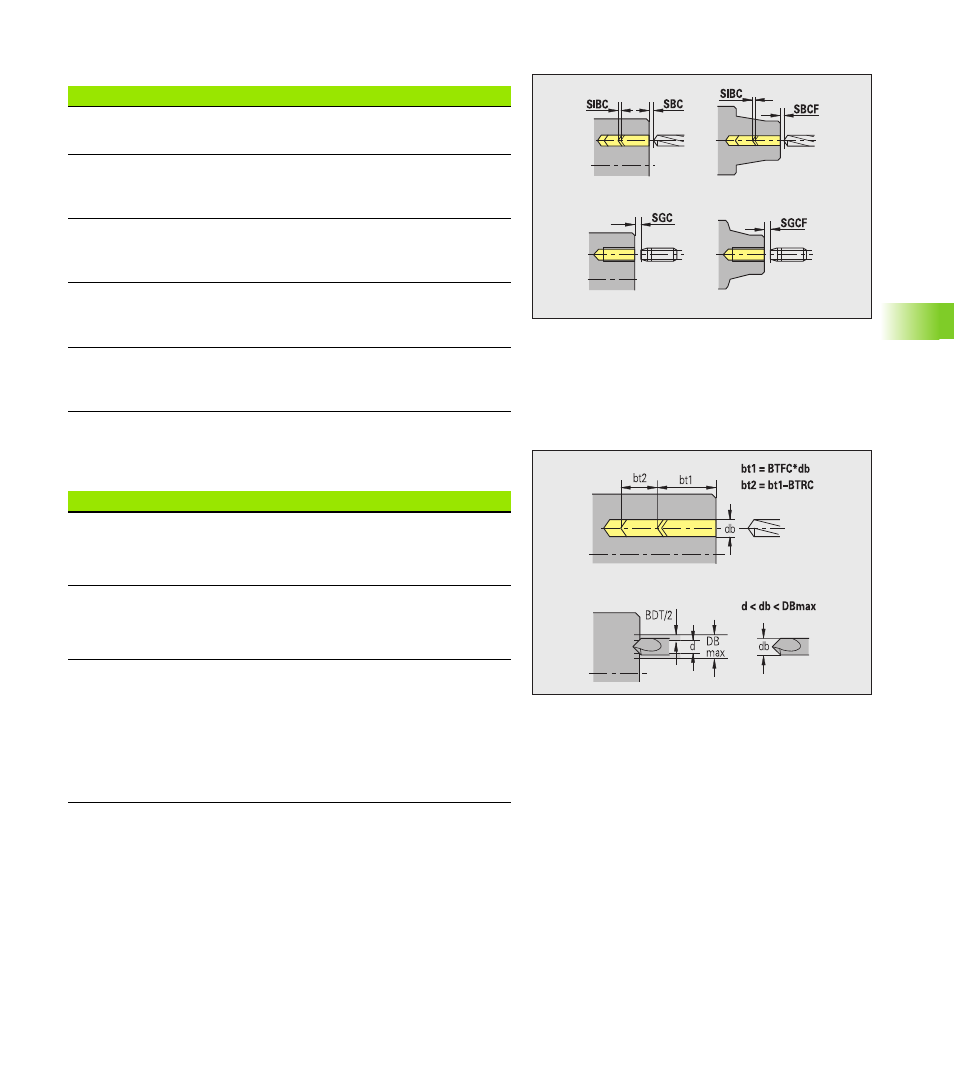

Perçage – Distances de sécurité
Perçage – Usinage
Les paramètres sont valables pour le perçage réalisé avec le cycle
Perçage profond (G74).
Distances de sécurité
Distance de sécurité interne [SIBC]
Distance de retrait lors du perçage profond („B“ avec G74).
Outils de perçage tournants [SBC]
Distance de sécurité sur la face frontale et sur le pourtour pour
les outils tournants.
Outils de perçage non tournants [SBCF]
Distance de sécurité sur la face frontale et sur le pourtour pour
les outils non tournants.
Taraud tournant [SGC]
Distance de sécurité sur la face frontale et sur le pourtour pour
les outils tournants.
Taraud non tournant [SGCF]
Distance de sécurité sur la face frontale et sur le pourtour pour
les outils non tournants.
Usinage
Facteur profondeur de perçage [BTFC]
1. profondeur de perçage: bt1 = BTFC * db
(db: Diamètre du foret)
Réduction profondeur de perçage [BTRC]
2. profondeur de perçage: bt2 = bt1 – BTRC
Les autres étapes de perçage sont réduites en conséquence.
Tolérance de diamètre du foret [BDT]
Pour la sélection des outils de perçage (outils à centrer, outils
CN pour alésage partiel, outils pour lamage conique, outils
étagés (à percer et lamer), alésoirs coniques).
„ Diamètre de perçage: DBmax = BDT + d (DBmax: Diamètre
de perçage max.)
„ Sélection d'outil: DBmax > DB > d
