CNC PILOT 4290 HEIDENHAIN 309
4.32 A
u
tr
es f
o
nctions G

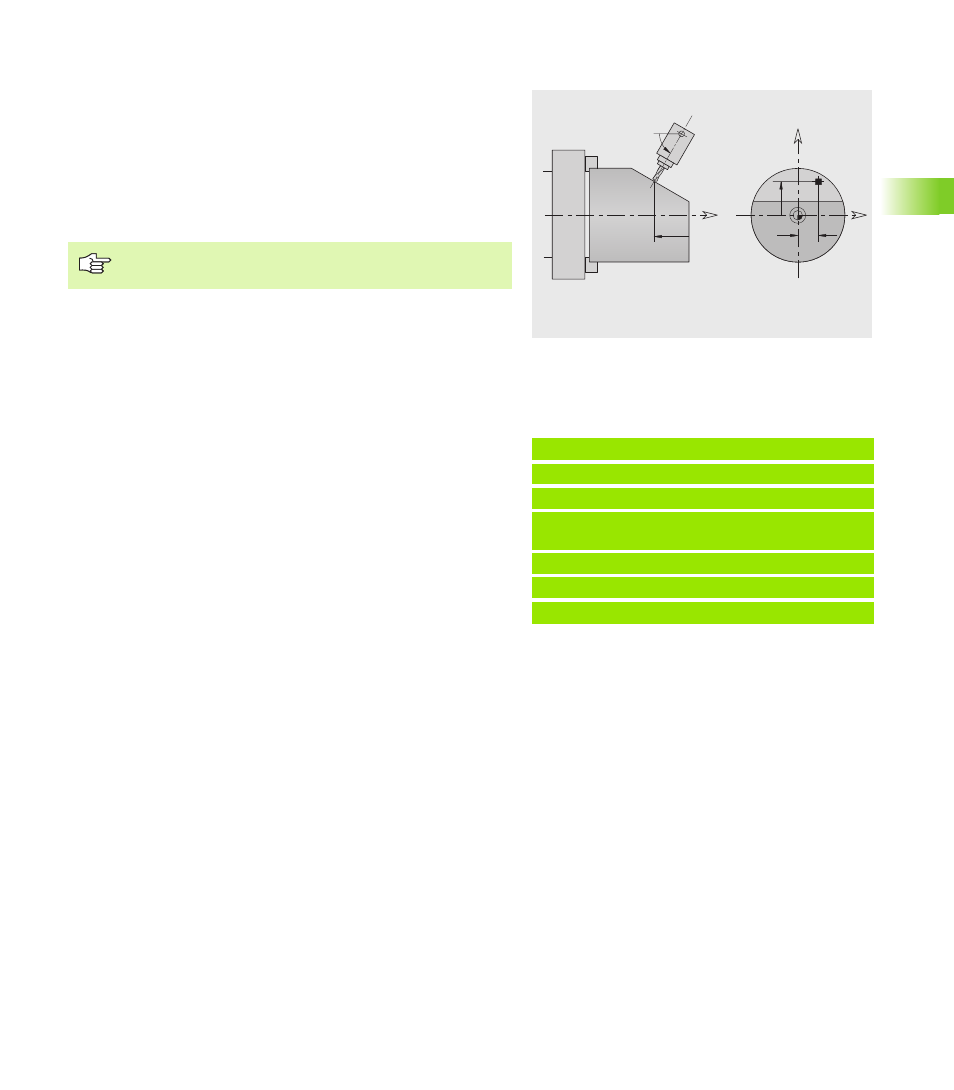

Déplacement de l'axe rotatif G15
G15 incline l'axe rotatif à l'angle indiqué et effectue un déplacement à
la position programmée en avance d'usinage.
Désactivation de la zone de protection G60
G60 annule le contrôle de la zone de protection. G60 est programmée
avant la commande de contrôle ou de non-contrôle du déplacement.
Exemple d'application: G60 annule provisoirement la surveillance de
la zone de protection pour permettre un perçage traversant au centre
de rotation.
X Z
Y
–Z
Y
X
B Paramètres
A, B Angle – Position finale de l'axe rotatif
X, Y, Z Point final de l'axe principal (X: cote de diamètre)
U, V, W Point final de l'axe auxiliaire
Utilisez G15 pour le positionnement, mais pas pour
l'usinage.
Exemple: G60
. . .
N1 T4 G97 S1000 G95 F0.3 M3
N2 G0 X0 Z5
N3 G60 Q1 [désactiver la zone de
protection]
N4 G71 Z-60 K65
N5 G60 Q0 [activer la zone de protection]
. . .
Paramètres
Q Activer/désactiver
„ Q=0: Activer la zone de protection (modal)
„ Q=1: Désactiver la zone de protection (modal)
