CNC PILOT 4290 HEIDENHAIN 399
6.1 Le mode de f
onctionnement TURN PLUS
Vous pouvez utiliser des résultats partiels et les traiter ensuite avec
DIN PLUS (exemple: Définition d'un contour avec TURN PLUS et
programmation de l'usinage avec DIN PLUS). Vous pouvez aussi
optimiser le programme DIN PLUS généré par TURN PLUS.
Fichiers TURN PLUS
TURN PLUS gère des répertoires séparés pour:
„ Programmes complets (définition de la pièce brute et de la pièce
finie et plan de travail)
„ Définitions des pièces (pièces brutes et pièces finies)
„ Définitions des pièces brutes
„ Définitions des pièces finies
„ Tracés de contours individuels
„ Compositions de la tourelle propres à TURN PLUS
Vous pouvez utiliser cette structure pour votre organisation. Exemple:
Vous pouvez créer différents plans de travail en utilisant une même
description de pièce.
TURN PLUS Gestion des programmes
Créer un nouveau programme:
U Sélectionner „PGM > Nouveau“. TURN PLUS ouvre la boîte de
dialogue „Nouveau programme“.
U Inscrire le nom du programme et sélectionner la matière pièce.
U Appuyer sur le bouton „En-tête pgm“: TURN PLUS passe à l'édition
de l'en-tête du programme.
U Exécuter l'édition de l'en-tête du programme et fermer la boîte de
dialogue. TURN PLUS créé le nouveau programme.
U Définir la pièce brute et la pièce finie.
U Générer le plan de travail.
Charger le programme:

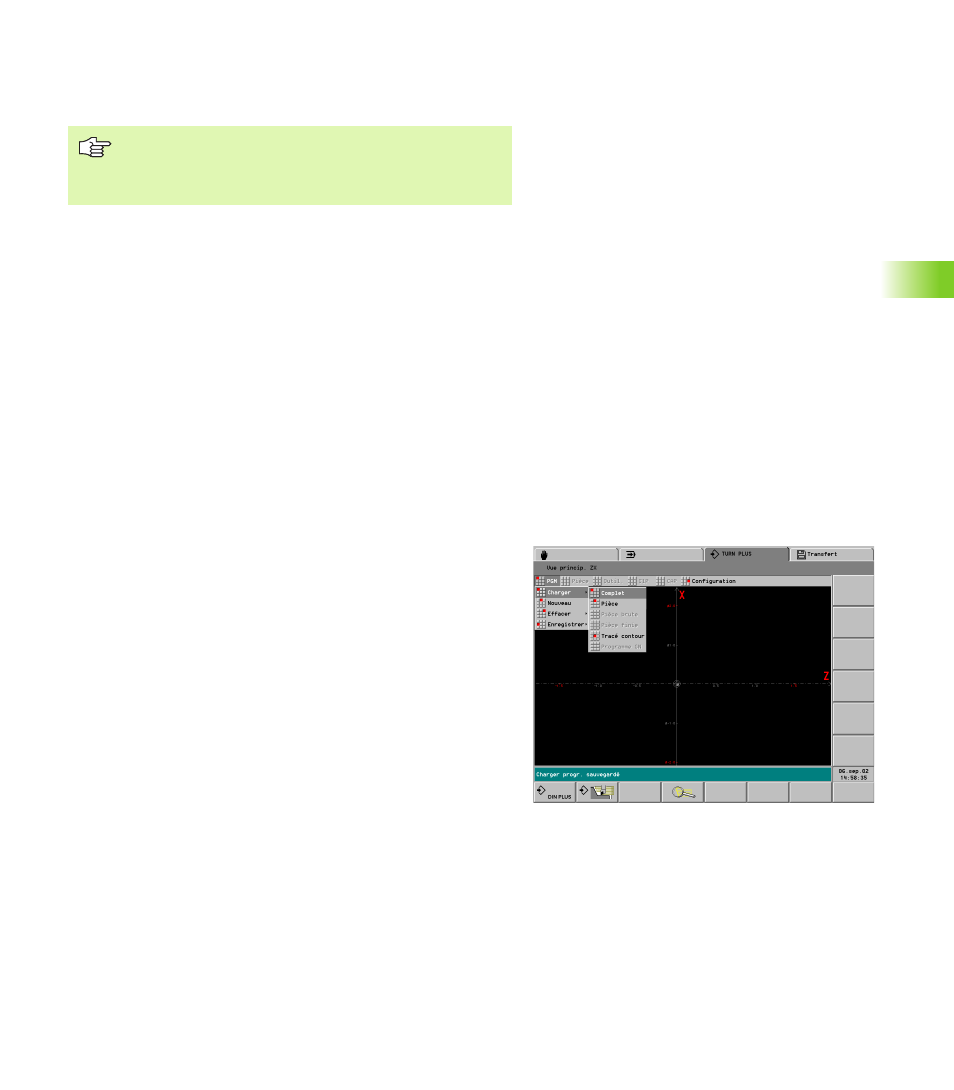

U Sélectionner „PGM > Charger > Complet (ou Pièce, ..)“. TURN
PLUS affiche les fichiers.
U Sélectionner le fichier et le charger. TURN PLUS affiche le ou les
contour(s) chargé(s) et le(s) présente pour l'usinage.
La création du plan de travail utilise les banques de
données des outils, des moyens de serrage et des
données technologiques. Veillez à ce que les définitions
des données d'outillage soit correctes.
