628
8.1 Banque de données des outils
Paramètres pour outils de fraisage

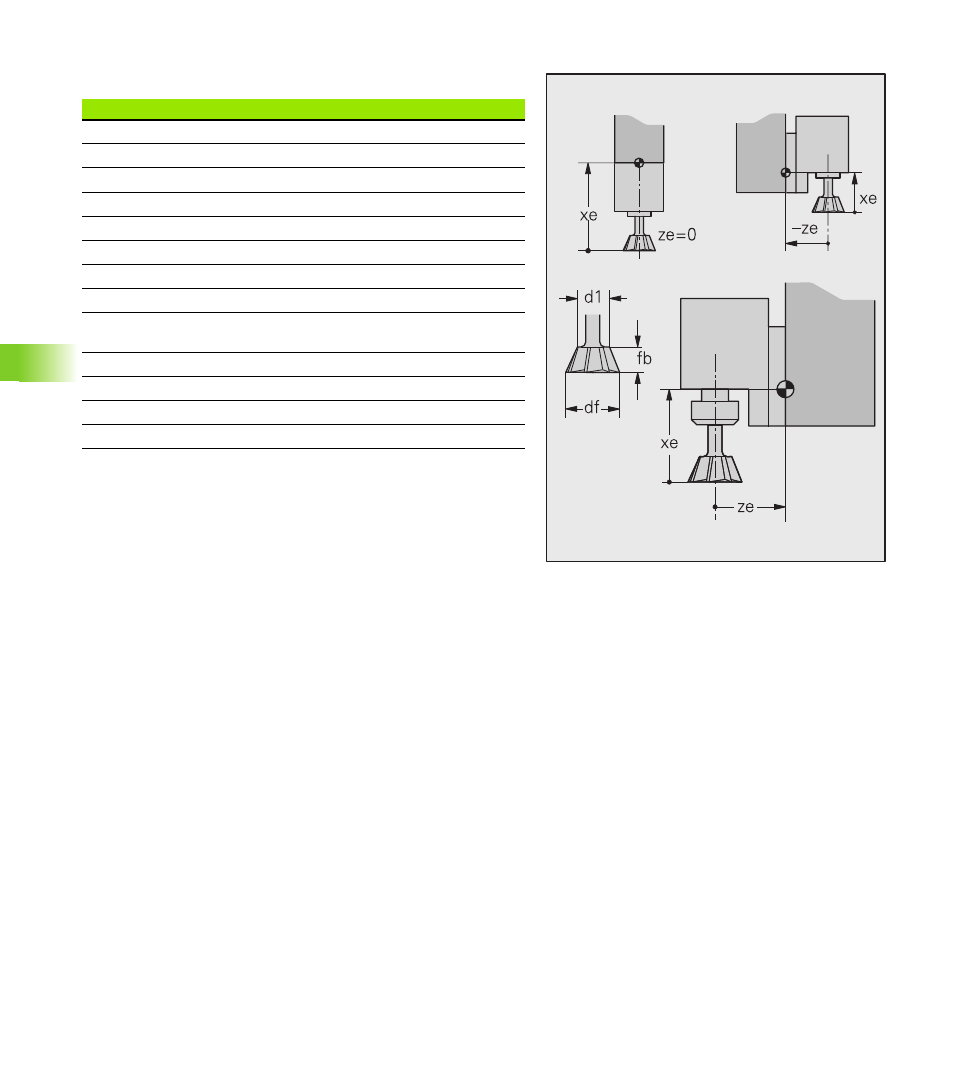

Exemple d'outil: Type 611
Paramètres dans la boîte de dialogue 1 G S TP
ID: Nr. d'identification de l'outil • • •
Cote X, Z, Y (xe, ze, ye): Jauges d'outil • – –
Diam. (df): Diamètre du bout de la fraise • • •
Diam. (d1): Diamètre de la fraise • • •
Larg. (fb): Hauteur de la fraise • • •
Angle (fw): Angle de la fraise • • •
Prf. plg. (et): Profondeur de plongée max. • • –
Ang. pos. (rw): Position angulaire • • –
Corr. X, Z, Y (DX, DZ, DY): Valeurs de
correction(+/– 10 mm max.) • – –
Corr. d (DD): Correction du diamètre de la fraise • – –
Dir. usin.: Sens de rotation broche • – •
Long. dt (sl): Longueur de la dent de la fraise • • •
Nb dents de la fraise • – •
