5.1 Mode simulation gr
aphique

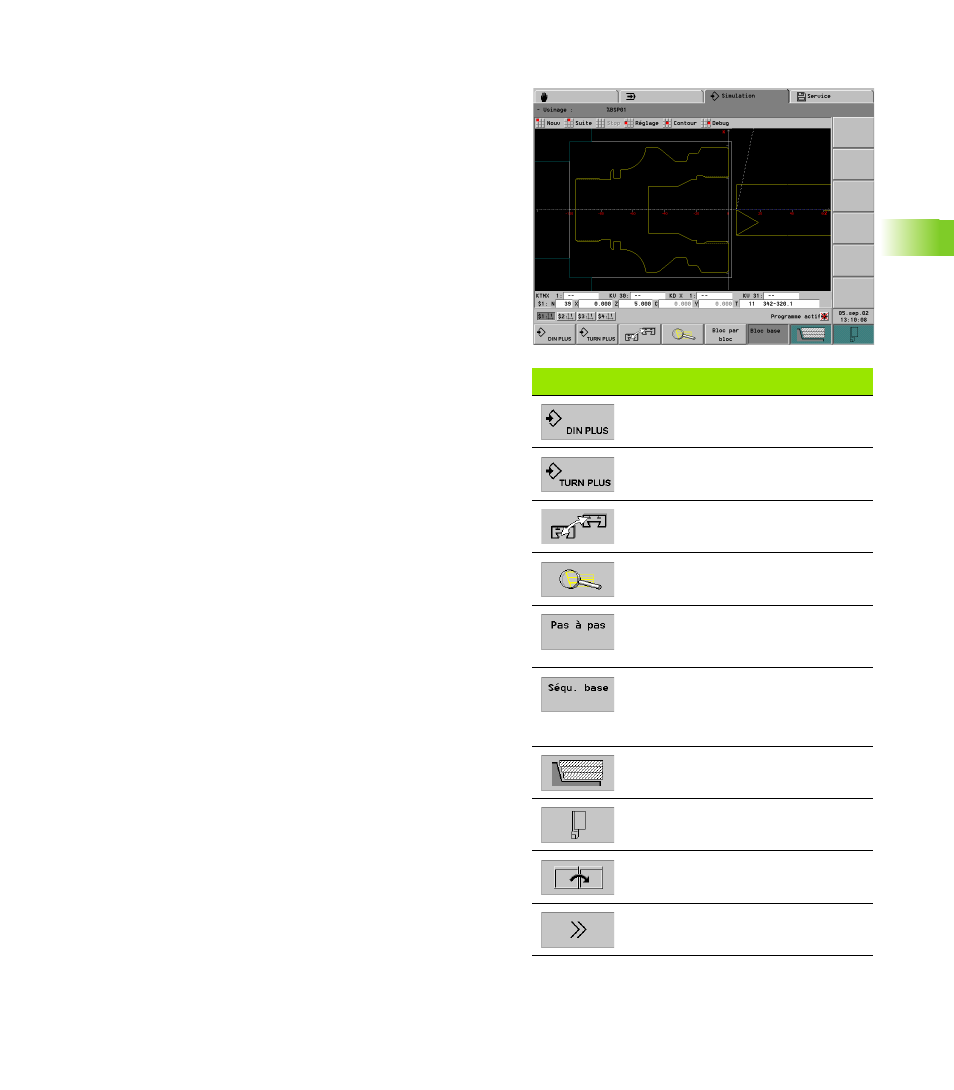

Partage de l'écran, softkeys
Partage de l'écran
1 Ligne Info: Mode de fonctionnement subsidiaire de la simulation,
programme CN simulé
2 Fenêtre de simulation: L'usinage peut être représenté dans trois
fenêtres
3 Affichage de séquence: Séquence CN programmée – En
alternative, affichage de variables
4 Affichage de position: Numéros de séquences CN, valeurs de
positions, informations sur les outils – En alternative, valeurs de
coupe
5 Symboles des chariots
6 Etat de la simulation, état du décalage de point zéro
Softkeys
Commuter vers le mode DIN PLUS
Commuter vers le mode TURN PLUS
Aller au chariot suivant
Activer la loupe
Mode bloc par bloc (pas à pas):
Arrêt après chaque séquence source
CN
Mode bloc (séquence) de base:
Arrêt après chaque élément du
contour ou après chaque
déplacement
Représentation des trajectoires:
Ligne ou trace (trajectoire de la dent)
Représentation de l'outil: Point
lumineux ou outil
Commute vers la fenêtre de
simulation suivante
Avec les dialogues, appeler la
„sélection“ suivante
