Circulaire surface de l'enveloppe G112/G113
G112/G113 interpolation circulaire en avance travail jusqu'au „point
final".
Exemple: G112, G113
. . .
N1 T8 G197 S1200 G195 F0.2 M104
N2 M14
N3 G120 X100
N4 G110 C0
N5 G0 X110 Z5
N7 G110 Z-20 CY0
N8 G111 Z-40
N9 G113 CY39.2699 K-40 J19.635 [arc de
cercle]
N10 G111 Z-20
N11 G112 CY0 K-20 J19.635
N13 M15
Paramètres
Z Point final

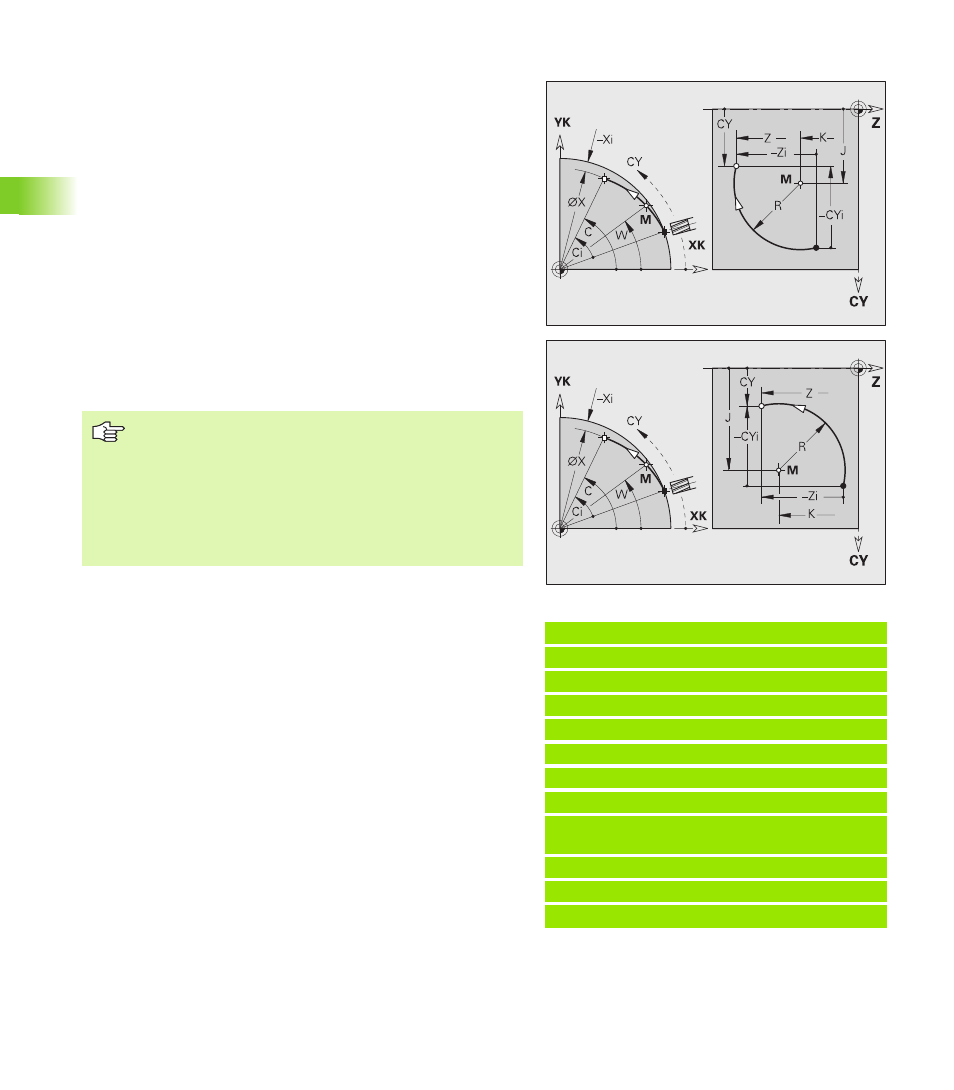

C Angle final – Direction angulaire: voir figure d'aide
CY Point final en cotation dimensionnelle (référence: développé
avec diamètre de référence G120)
R Rayon
K Centre
W (Angle) centre (direction angulaire: voir figure d'aide)
J Centre en cotation dimensionnelle (référence: développé
avec diamètre de référence G120)
X Point final (cote de diamètre) – (par défaut: Position effective
en X)
Programmation:
„ Z, C, CY: en absolu, en incrémental ou modal
„ K, W, J: en absolu ou en incrémental
„ Programmer soit Z–C et Z–CY et K–J
„ Programmer soit le „centre", soit le „rayon"
„ Avec „rayon": Seuls sont possibles les arcs de cercle
<= 180°
