Gorge G860

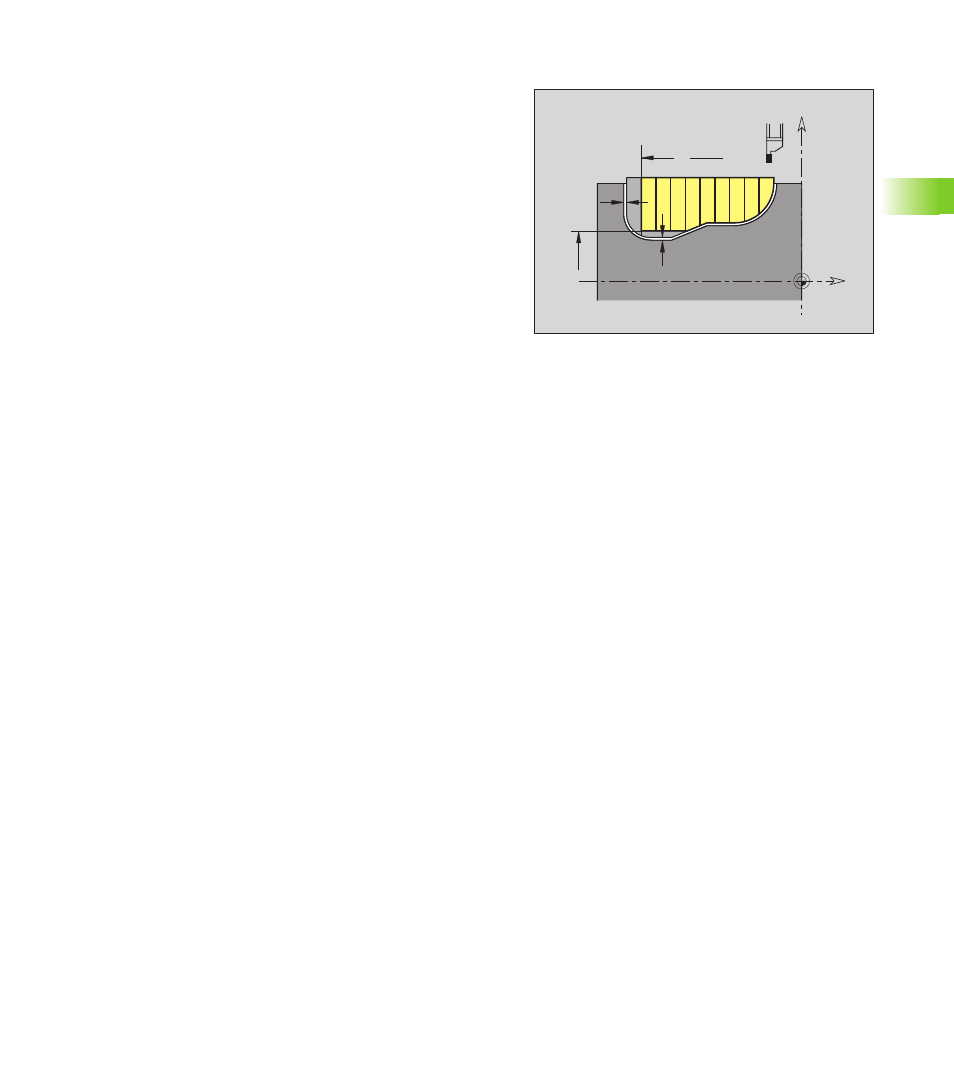

G860 usine axialement/radialement de „NS à NE“ la zone de contour
définie par „NS, NE“. Le contour à usiner peut comporter plusieurs
parties concaves. Le cas échéant, la surface à usiner est subdivisée en
plusieurs zones (exemple: contours concaves).
La CNC PILOT reconnaît à l'aide de la définition d'outil s'il s'agit d'une
opération d'usinage extérieur ou intérieur, ou d'une gorge radiale ou
axiale.
Z
K
X
Z
I
Ø X Ø
Paramètres
NS Numéro de séquence initiale
„ Début de la section de contour ou
„ référence à une gorge G22-/G23-Géo
NE Numéro de séquence finale (fin de la section de contour):
„ NE non programmé: L'élément de contour NS est usiné
dans le sens de définition du contour.
„ NS=NE programmé: L'élément de contour NS est usiné
dans le sens inverse du sens de définition du contour.
„ NE inutile si le contour est défini avec G22-/G23-Géo
I Surépaisseur en X (cote de diamètre) – (par défaut: 0)
K Surépaisseur en Z (par défaut: 0)
Q Déroulement (par défaut: 0)
„ Q=0: Ebauche et finition
„ Q=1: Ebauche seulement
„ Q=2: Finition seulement
X Limite d'usinage dans le sens X (cote de diamètre) – (par
défaut: pas de limite d'usinage)
Z Limite d'usinage dans le sens Z (par défaut: pas de limite
d'usinage)
V Désignation début/fin (par défaut: 0)
Un chanfrein/arrondi est usiné:
„ V=0: Au début et à la fin
„ V=1: Au début
„ V=2: A la fin
„ V=3: Pas d'usinage
E Avance de finition (par défaut: Avance active)
H Type de dégagement en fin de cycle (par défaut: 0)
„ H=0: Retour au point initial
„ Gorge axiale: Sens Z, puis X
„ Gorge radiale: Sens X, puis Z
„ H=1: Positionne l'outil devant le contour fini
„ H=2: Relève l'outil à la distance de sécurité et stoppe.
