CNC PILOT 4290 HEIDENHAIN 395
5.8 Calcul de t
e
mps, analyse des points de sync
hr
onisation

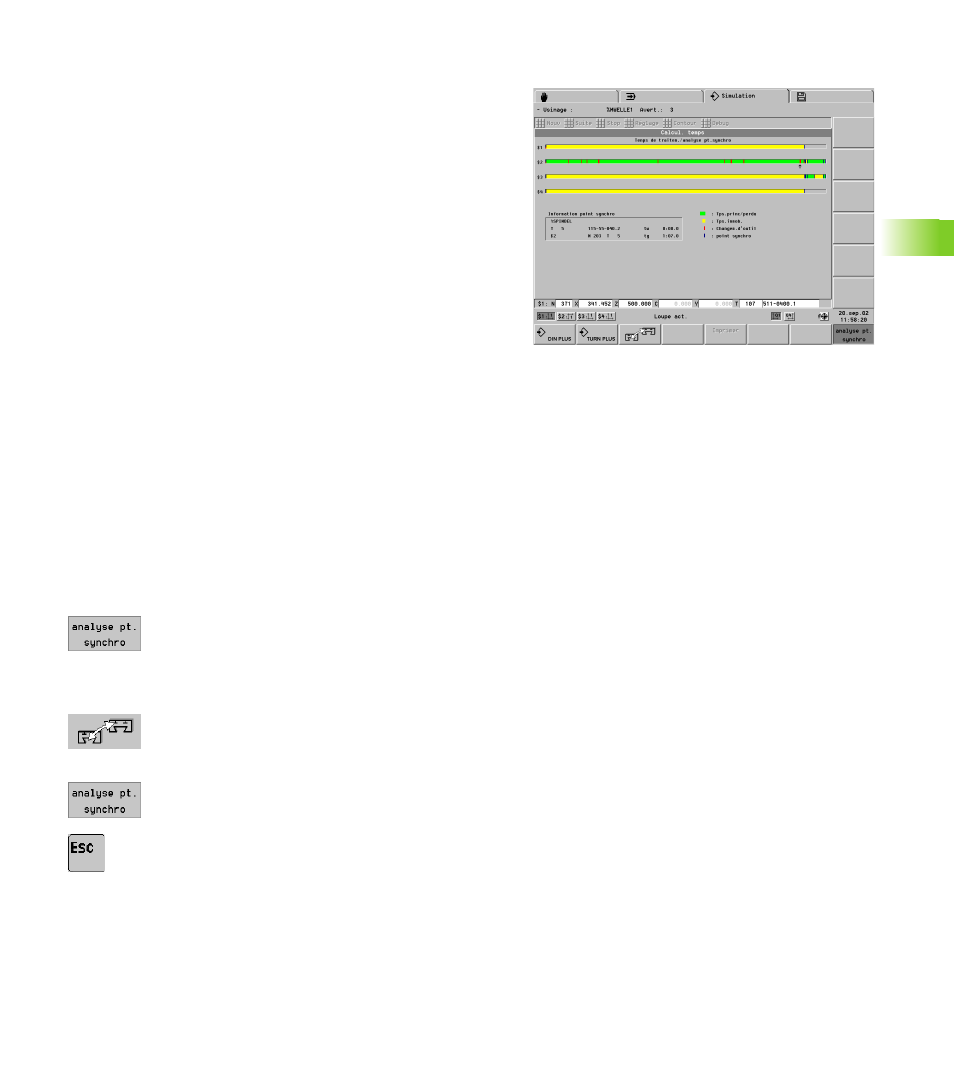

Analyse des points de synchronisation
L'analyse des points de synchronisation représente le déroulement
séquentiel de l'usinage et la relation entre les chariots. Elle contribue
à facilite l'organisation et l'optimisation d'un programme multi-canaux.
Informations de l'analyse des points de synchronisation:
„ Durées principales/temps morts
„ Durées d'attente
„ Changement d'outil
„ Points de synchronisation
Informations des points de synchronisation:
„ La séquence CN pertinente pour le point de synchronisation
sélectionné
„ „tw“: Durée d'attente sur ce point de synchronisation
„ „tg“: Durée d'exécution calculée depuis le début du programme
Exploiter l'analyse des points de synchronisation: Placez le curseur
(flèche en dessous du graphique en barres) sur l'„événement“ pour
obtenir les informations suivantes sur les points de synchronisation:
„ Programme CN/sous-programme
„ Type d'événement (changement d'outil ou point de synchronisation)
„ Chariots concernés
„ Outil actif
„ Numéro de séquence CN
„ „tw“: Durée d'attente sur ce point de synchronisation
„ „tg“: Durée d'exécution calculée depuis le début du programme
Appeler l'analyse des points de synchronisation:
U Sélectionner „Réglage > Temps“
U Appuyer sur la softkey
Sélectionner le point de synchronisation suivant/précédent:
U „Flèche vers la gauche/droite“
Changer de chariot:
U Appuyer sur la softkey ou sur la „flèche vers le haut/le
bas“
Retour au calcul de temps:
U Appuyer à nouveau sur la softkey
Retour à la simulation:
U Appuyer sur la touche ESC
