624
8.1 Banque de données des outils
Paramètres d'outils
Codes pour l'utilisation des paramètres d'outils:
„ G: Données de base
„ S: Représentation de l'outil en simulation/graphique de test
„ TP: Informations pour TURN PLUS (sélection d'outil).
Paramètres des outils de tournage

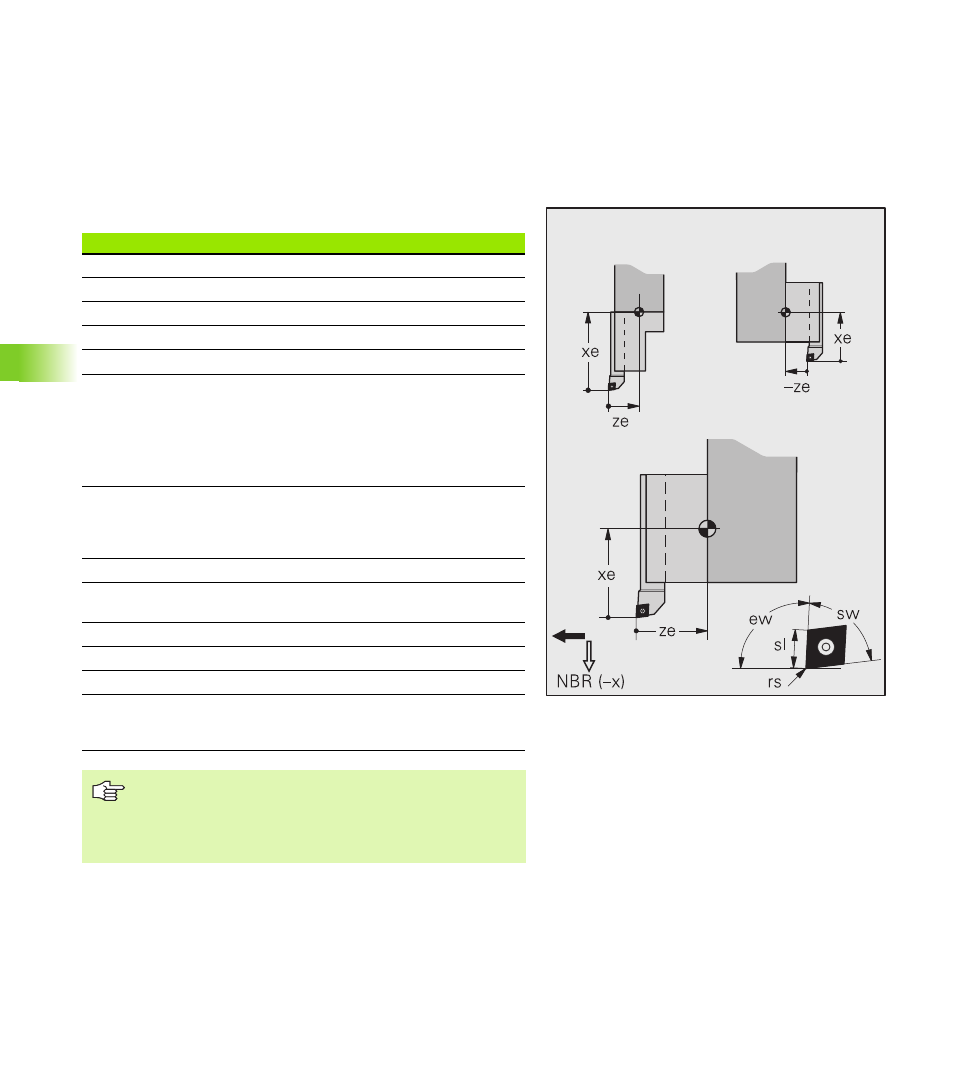

Exemple d'outil: Type 111
Paramètres dans la boîte de dialogue 1 G S TP
ID: Nr. d'identification de l'outil • • •
Cote X, Z, Y (xe, ze, ye): Jauges d'outil • – –
Ang. rég. (ew): Angle d'attaque • • •
A. pte (sw): Angle de pointe • • •
Rayon (rs): Rayon de la dent • • •
Larg.t. (sb)
„ Outil d'usinage de gorges: Largeur de la dent • • •
„ Outil à fileter: Distance entre l'arête de la dent et
la pointe de la dent • • –
„ Outil à moleter: Largeur de la molette – • –
Ln.cpe (sl)
„ Outil à moleter: Diamètre de la molette – • –
„ Autres outils: Longueur de la dent • • •
NBR: Sens d'usinage secondaire • – •
Corr. X, Z, Y (DX, DZ, DY): Valeurs de
correction(+/– 10 mm max.) • – –
Dir. usin.: Sens de rotation broche • – •
L.rain. (nl): Longueur utile pour outils internes – – •
Prf. plg. (et): Profondeur de plongée max. • • •
Corr S (DS): Valeur de correction spéciale pour le
3ème côté de la dent (largeur dent max. +/– 10
mm). Voir également G148 et G150/G151 • – –
Outil de filetage:
„ „ze“ ou „xe“ est mesuré à partir de l'arête de la dent.
„ Le „sens de rotation“ détermine si la commande doit
utiliser un „outil tête en bas“ ou un „outil standard“.
