CNC PILOT 4290 HEIDENHAIN 101
3.6 Af
fic
h
ag
e de la Mac
h
ine

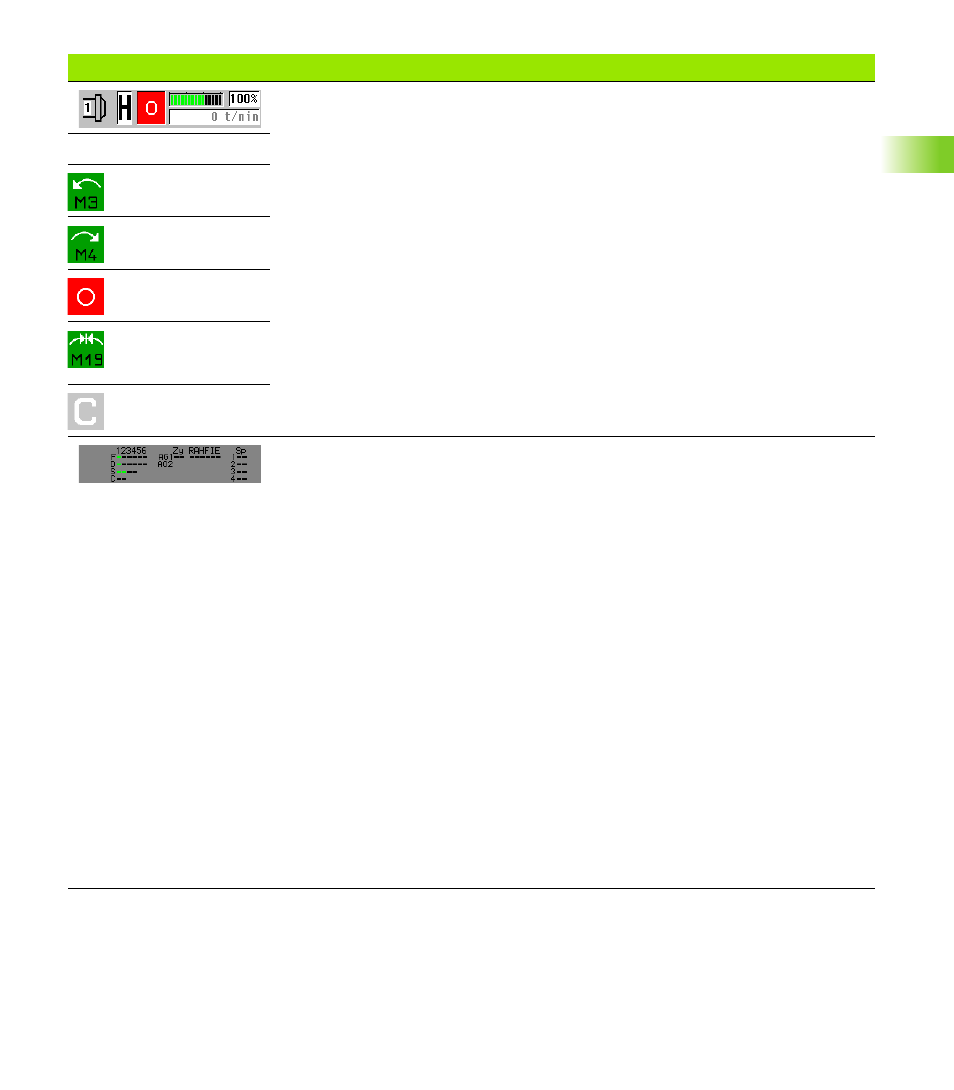

Affichage de la broche
„ Symbole blanc: Pas de „validation“
„ Chiffre dans le symbole broche: Gamme de broche
„ „H“/Chiffre: Broche sélectionnée
„ Etat de la broche
„ graphique en barres: Réajustement de la vitesse „en %“
„ Champ supérieur: Réajustement de la vitesse
„ Champ inférieur:
„ Vitesse actuelle
„ avec broche à l'arrêt: Vitesse nominale (caractères gris)
„ avec asservissement de position (M19): Position broche
Etat de la broche:
Sens de rotation
broche M3
Sens de rotation
broche M4
Arrêt broche
Broche avec
asservissement de
position (M19)
Axe C „activé“
Tableau de validations
Affiche les opérations de validation pour les 6 canaux CN, 4 broches, 2 axes C (max.). Les
validations sont en vert.
„ Groupe d'affichage à gauche: „Validations“
„ F: Avance
„ D: Données
„ S: Broche
„ C: Axe C
„ 1..6: Numéro du chariot/de la broche, de l'axe C
„ Groupe d'affichage au centre: „Etat“
„ Zy – Affichage à gauche: Départ/arrêt cycle
„ Zy – Affichage à droite: Arrêt de l'avance;
„ R=franchissement du point de référence
„ A: Mode Automatique
„ H: Mode Manuel
„ F: Dégagement (dépassement fin de course)
„ I: Mode Inspection
„ E: Commutateur de réglage
„ Groupe d'affichage à droite: „Broche“
„ Affichage du „sens de rotation à gauche/droite“
„ Actifs tous les deux: Positionnement broche (M19)
Eléments d'affichage
