508
6.14 Création Int
e
ra
ctiv
e du Plan de tr
a
v
ail (CIP)
Vue d'ensemble: Mode d'usinage Ebauche
La CIP propose les différentes opérations d'ébauche suivantes (sous-
menu „Ebauche“):
„ Ebauche longitudinale: voir “Ebauche longitudinale (G810)” à la
page 510
„ Ebauche transversale: voir “Ebauche transversale (G820)” à la
page 511
„ Ebauche parallèle au contour: voir “Ebauche parallèle au contour
(G830)” à la page 512
„ Ebauche automatique: TURN PLUS génère les blocs de travail pour
toutes les opérations d'ébauche.
„ Ebauche d'évidement
„ Ebauche résiduelle longitudinale: voir “Ebauche résiduelle –
longitudinale” à la page 513
„ Ebauche résiduelle transversale: voir “Ebauche résiduelle –
transversale” à la page 514
„ Ebauche résiduelle parallèle au contour: voir “Ebauche résiduelle
– parallèle au contour” à la page 515
„ Evidement automatique: TURN PLUS sélectionne tout d'abord
l'outil pour la pré-ébauche, puis l'outil avec sens inverse d'usinage
pour l'enlèvement de la matière résiduelle.
„ Ebauche d'évidement (outil neutre): voir “Ebauche d'évidement –
outil neutre (G835)” à la page 516
Evidement – Principes de base
S'il reste de la matière sur les contours abrupts, vous l'éliminez avec
„Ebauche d'évidement“ (ébauche résiduelle).
Sans limite d'usinage, TURN PLUS usine la zone d'usinage
sélectionnée. Afin d'éviter les collisions, la zone d'usinage
sélectionnée est limitée au moyen de la limite d'usinage. Le cycle
d'usinage tient compte de la distance de sécurité (SAR, SIR –
paramètre d'usinage 2) en amont de la matière résiduelle.

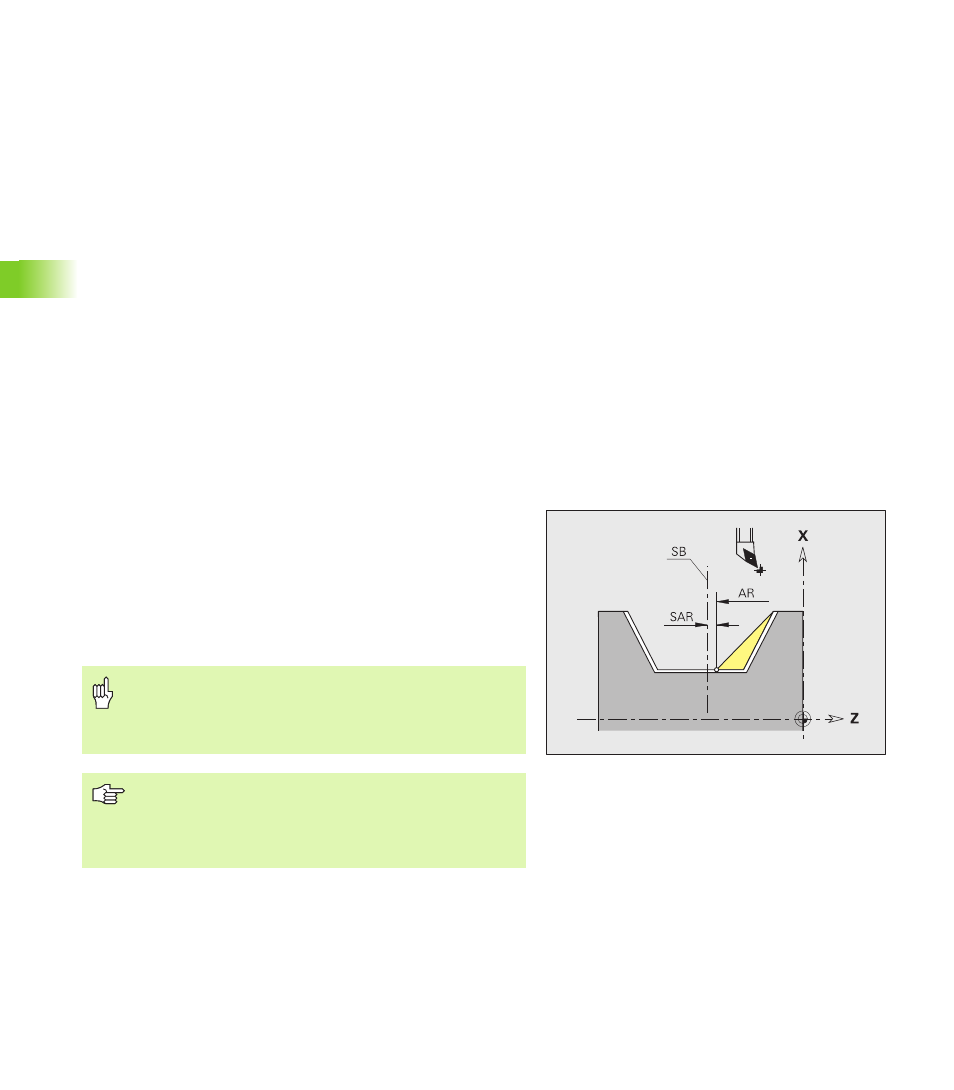

AR Point initial de la matière résiduelle
SAR Distance de sécurité extérieure
SB Limite d'usinage
Danger de collision
L'enlèvement de la matière résiduelle est exécuté sans
surveillance de collision. Vérifiez la limite d'usinage et le
paramètre de cycle „Angle d'approche“.
L'„évidement automatique“ n'usine que des „gorges“.
Un tournage libre est exécuté avec le cycle d'ébauche
standard. TURN PLUS différencie une gorge d'un
tournage libre au moyen de l'„angle d'engagement EKW
admissible“ (paramètre d'usinage 1).
