6.3 Définition de la pièce
Introduction des contours axe C
Vous définissez les formes standard avec des figures, figures ou trous
disposés régulièrement en modèles de manière linéaire ou circulaire.
Vous définissez des contours complexes à l'aide des éléments de
base : droites et arcs de cercle.
„ Modèles
„ Modèles de trous linéaires (modèles de perçage)
„ Modèles de trous circulaires (modèles de perçage)
„ Modèles de figures linéaires (contours de fraisage)
„ Modèles de figures circulaires (contours de fraisage)
„ Figures
„ Cercle (cercle entier)
„ Rectangle
„ Polygone
„ Rainure linéaire
„ Rainure circulaire
„ Vous positionnez les modèles et figures sur
„ Face frontale (usinage axe C)
„ Surface de l'enveloppe (usinage axe C)
„ Face arrière (usinage axe C)
Sélectionner le plan d'introduction
Pour définir un contour avec l'axe C, vous sélectionnez d'abord le
„plan d'introduction“ (face frontale, surface de l'enveloppe, face
arrière). Voir la procédure décrite ci-après.

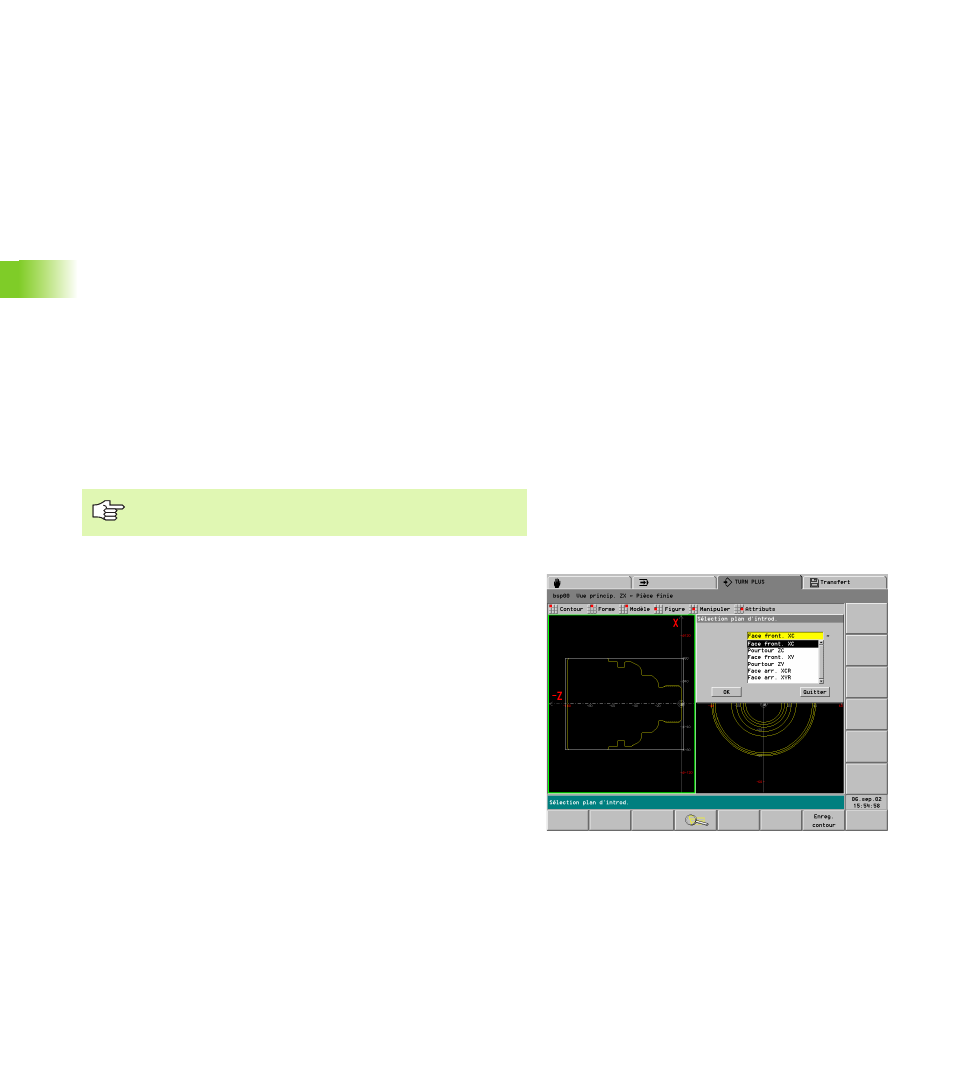

1. Sélectionner une nouvelle fenêtre (n'apparait pas encore à
l'écran):
U Sélectionner la fenêtre „Contour de tournage“
U Dans le sous-menu „Modèle“ ou „Figure“,
sélectionner le modèle/la figure. TURN PLUS ouvre la
boîte de dialogue „Sélection plan d'introd.“.
U Sélectionner le plan d'introduction. TURN PLUS créé
la fenêtre correspondante
2. Sélectionner la fenêtre (déjà à l'écran mais pas encore activée):
U Sélectionner la fenêtre avec „Page suivante/
précédente“.
Définissez entièrement le contour de tournage avant de
définir les contours pour l'usinage avec l'axe C.
