460
6.9 F
onctions auxiliair
es

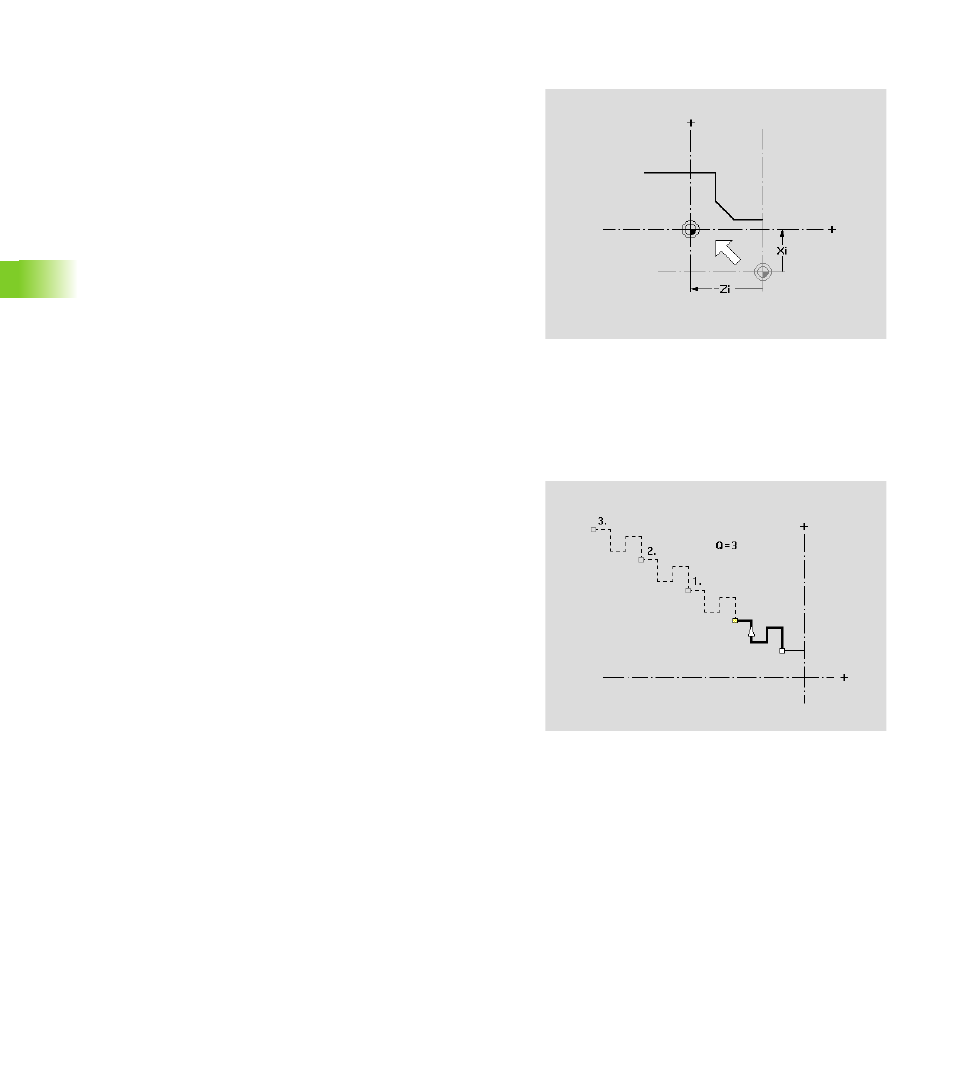

Décaler le point zéro
Exemple: Si la pièce est cotée de différents côtés, vous définissez tout
d'abord les éléments de contour cotés à partir du côté droit, puis vous
décalez le point zéro et introduisez ensuite les éléments de contour
cotés à partir du côté gauche.
Activer le décalage du point zéro:
U Sélectionner „Point zéro > Décaler“ dans le menu de la pièce finie.
TURN PLUS ouvre la boîte de dialogue „Décaler pt zéro“.
U Introduire le décalage du point zéro. TURN PLUS décale le contour
défini précédemment.
Désactiver le décalage de point zéro:
U Sélectionner „Point zéro > Réinitialise“ dans le menu de la pièce
finie. TURN PLUS réinitialise le point zéro du système de
coordonnées à la position d'origine.
Dupliquer linéairement une section du contour
Cette fonction vous permet de définir une section du contour et de
l'„ajouter“ n fois au contour existant.
U Sélectionner „Duplique > Série > Linéaire “ dans le menu de la
pièce finie. TURN PLUS marque le dernier élément.
U Sélectionner la section du contour. (Vous ne pouvez sélectionner
que les derniers éléments de contour introduits).
U TURN PLUS ouvre la boîte de dialogue „Dupliquer en série linéaire“.
Indiquez le nombre.
U TURN PLUS élargit le contour
Paramètres
Xi Point-cible – Valeur de décalage du point zéro
Zi Point-cible – Valeur de décalage du point zéro
Paramètres
Q Nombre (la section du contour est copiée Q fois)
