494
6.13 Outillag
e
Desserrer/resserrer – 1er serrage vers
2ème serrage
Le „Desserrer/resserrer – 1er serrage vers 2ème serrage“ prépare
l'usinage au second serrage.
Définissez tout d'abord le moyen de serrage. TURN PLUS active
ensuite un programme expert à partir du paramètre d'usinage 21. Le
programme expert qui sera activé dépend des enregistrements
„Broche“ du „1er serrage..“ et „2ème serrage..“ dans l'en-tête de
programme, et de l'enregistrement dans la „suite de l'usinage“:
„ Broches différentes enregistrées dans „1er serrage..“ et „2ème
serrage..“ (machine avec contre-broche):
„ Usinage principal et auxiliaire „Desserrer/resserrer – Usinage
intégral“: Enregistrement de „UP-UMKOMPL“ (transfert à la
contre-broche)
„ Usinage principal et auxiliaire „Tronçonnage – Usinage intégral“:
Enregistrement de „UP-UMKOMPLA“ (tronçonnage et transfert à
la contre-broche)
„ Broche identique enregistrée dans „1er serrage..“ et „2ème
serrage..“ (usinage intégral sur machine avec une broche):
„ Usinage principal et auxiliaire „Desserrer/resserrer – Usinage
intégral“: Enregistrement de „UP-UMHAND“ (changement de
serrage manuel)
„ Usinage principal et auxiliaire „Tronçonnage – Usinage intégral“:
Enregistrement de „UP-ABHAND“ (tronçonnage et changement
de serrage manuel)

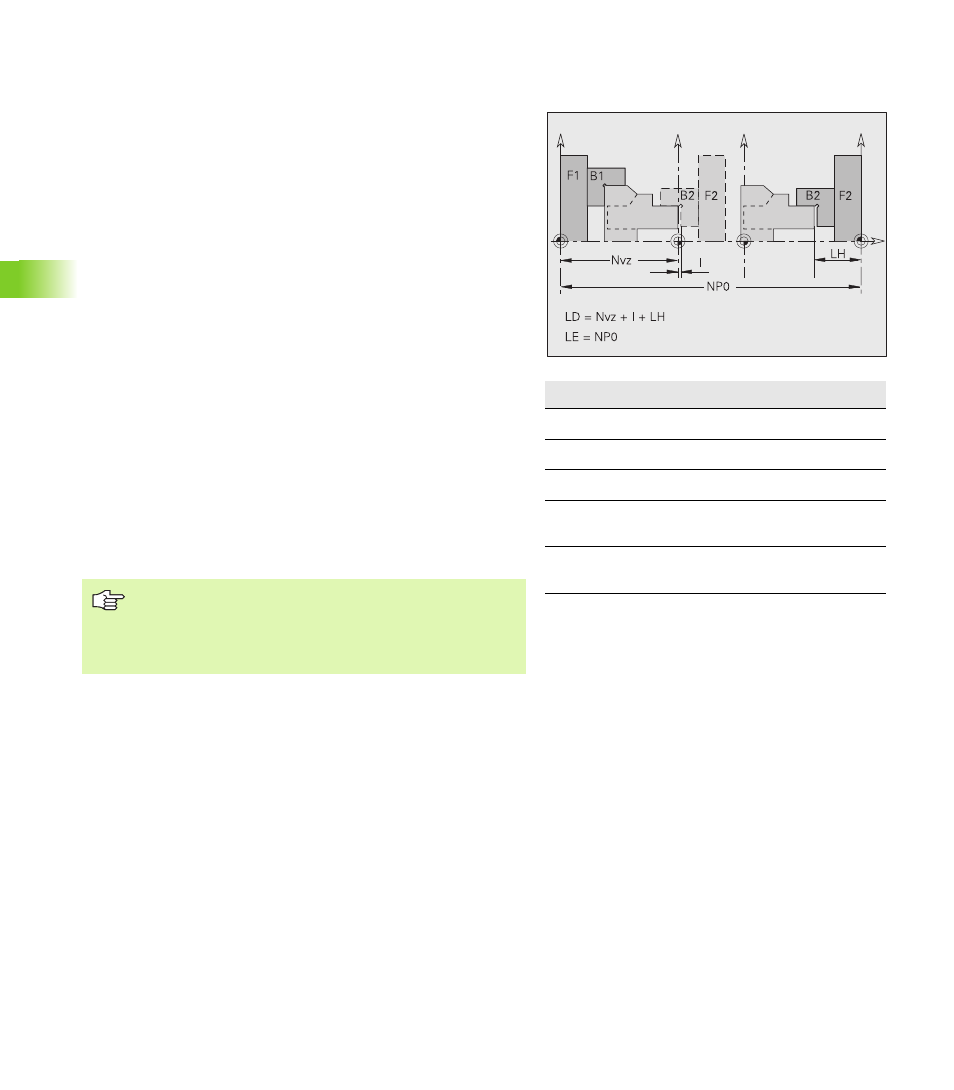

La figure illustre les paramètres importants pour le transfert de la pièce
à la contre-broche.
Désignations
F1/B1 Mandrin/mors de serrage broche principale
F2/B2 Mandrin/mors de serrage contre-broche
Nvz Décalage de point zéro (G59, ...)
I Distance de sécurité sur la pièce brute
(paramètre d'usinage 2)
NP0 Offset point zéro (par ex. MP 1164 pour
l'axe Z $1)
A titre d'exemples, observez les programmes experts
suivants. Les programmes experts sont fournis par le
constructeur de la machine. Pour la signification des
paramètres et le déroulement du programme, reportez-
vous au manuel de la machine.
