6.9 F
onctions auxiliair
es
Calculatrice
Pour les calculs standard, le calcul des tolérances d'ajustement et
celui du diamètre du noyau (pour filets internes), vous pouvez utiliser
la calculatrice.
Effectuer les calculs:
U
Positionner le curseur sur le champ de la boîte de dialogue
U
Appeler la calculatrice. La valeur du champ
d'introduction est validée.
U
Exécuter le calcul
U
„OK“ désactive la calculatrice avec transfert des valeurs
U
„Quitter“ désactive la calculatrice sans validation des valeurs
Remarques sur l'utilisation:
Sélectionner et activer la fonction de calcul/les champs de saisie
avec les touches de curseur ou avec la souris.
Les fonctions de calcul (SIN, élévation au carrée, etc.) se réfèrent à
la „valeur affichée“.
Affichages:
Valeur affichée (au dessous de „=“)
Valeur mémorisée (à droite de „=“)
Opération de calcul et résultat intermédiaire (à droite de la valeur
affichée)
Ajustement (calcule la tolérance moyenne pour les ajustements):
U
Introduire le diamètre nominal
U
Valider „Ajustement“
U
Introduire les données de l'ajustement (boîte de dialogue
„Ajustement“)
U
Valider „OK“. La calculatrice enregistre la „tolérance moyenne“
comme valeur d'affichage.
Diamètre du noyau pour filet interne (le diamètre est calculé à partir
des données du filet):
U
Valider „Filet interne“
U
Introduire les données du filet (boîte de dialogue „Filet interne“)
U
Valider „OK“. La calculatrice calcule le diamètre du noyau et
l'enregistre comme valeur d'affichage.

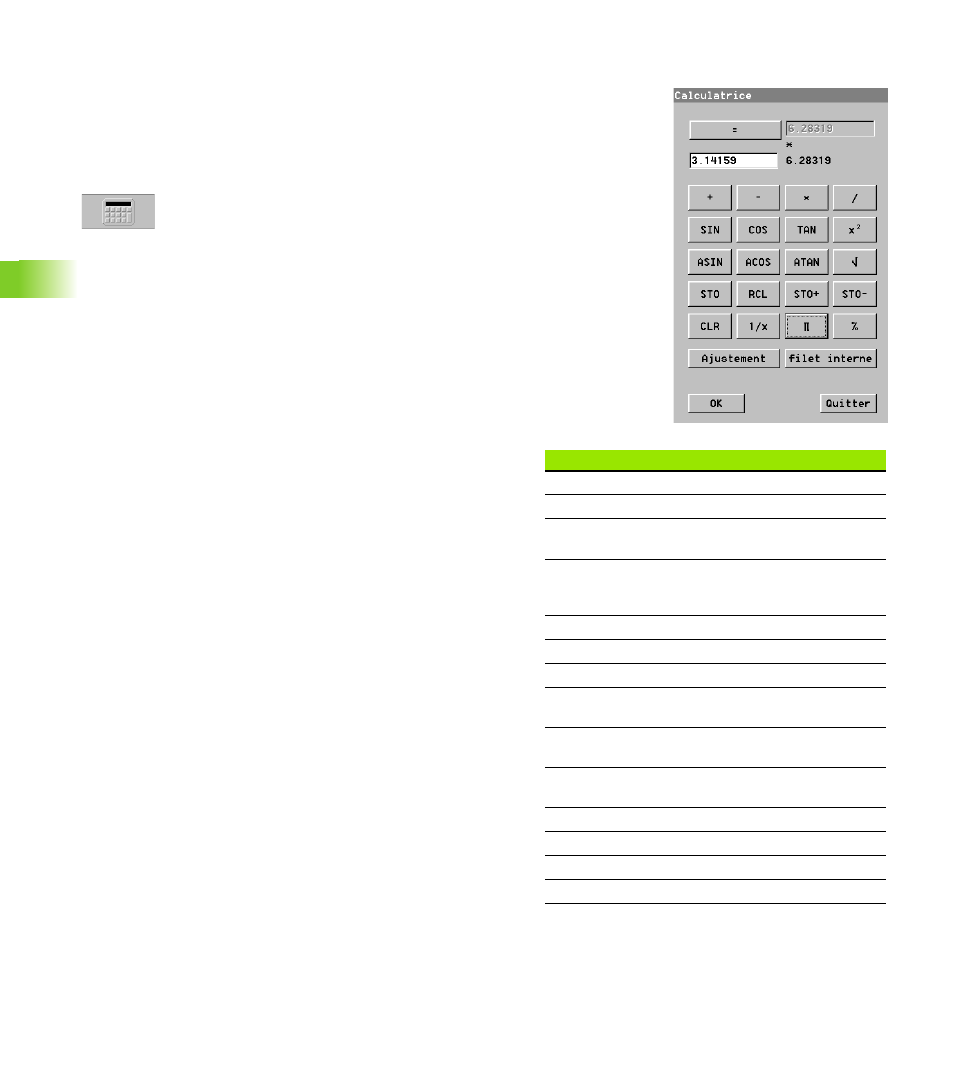

Fonctions de la calculatrice
=
Calculer; afficher le résultat
+,-,*,/
Arithmétique de base
SIN, COS,
TAN
Fonctions trigonométriques
ASIN,
ACOS,
ATAN
Fonctions trigonométriques inverses
X²
Elévation au carré
÷
Racine carrée
STO
Mémorisation de la valeur affichée
STO+
Additionner la valeur au contenu de la
mémoire
STO–
Soustraire la valeur du contenu de la
mémoire
RCL
Enregistrer le contenu de la mémoire
comme valeur d'affichage
CLR
Effacer l'affichage
1/X
Valeur inverse
p
Valeur de Pi (3,14159)
n %
Calcul d'un pourcentage
