186
4.1
1
Cont
ours sur la surf
ace de l'en
v
e
loppe

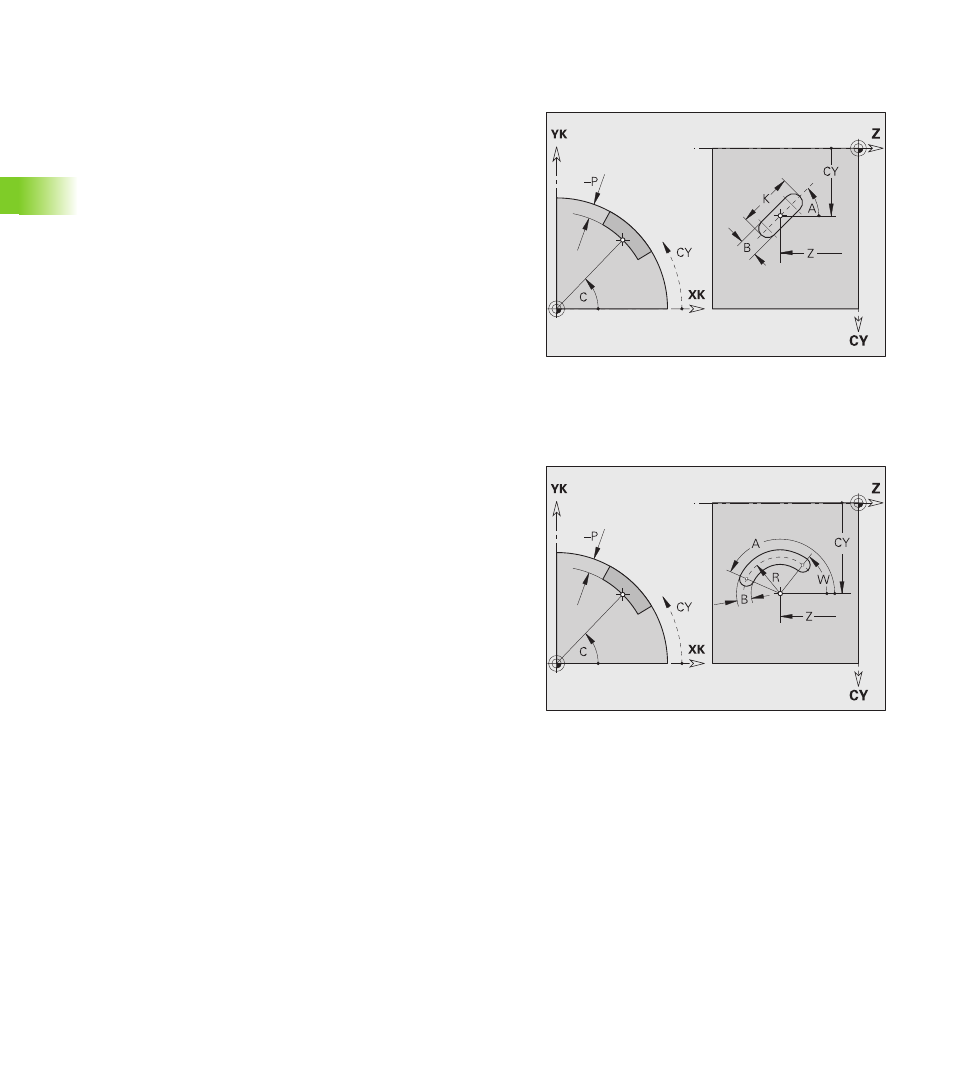

Rainure linéaire surface de l'enveloppe G311-
Géo
G311 définit une rainure linéaire sur la surface de l'enveloppe.
Rainure circulaire surface de l'enveloppe G312-/
G313-Géo
G312/G313 définit une rainure circulaire sur la surface de l'enveloppe.
„ G312: Rainure circulaire sens horaire
„ G313: Rainure circulaire sens anti-horaire
Paramètres
Z Centre (position Z)
C Centre (angle)
CY Centre en „cotation dimensionnelle"; référence: développé
avec „diamètre de référence"
A Angle avec l'axe Z (par défaut: 0°)
K Longueur de la rainure
B Largeur de la rainure
P Profondeur de la poche (par défaut: „P“ de G308)
Paramètres
Z Centre
C Centre (angle)
CY Centre en „cotation dimensionnelle"; référence: développé
avec „diamètre de référence"
R Rayon; référence: Trajectoire du centre de la rainure
A Angle initial; référence: Axe Z; (par défaut: 0°)
W Angle final; référence: Axe Z
B Largeur de la rainure
P Profondeur de la poche (par défaut: „P“ de G308)
