CNC PILOT 4290 HEIDENHAIN 407
6.3 Définition de la pièce
Intégrer des éléments de superposition
Vous définissez les tracés de contour comme le contour d'une pièce
finie et vous le superposez ou bien vous utilisez les éléments de
superposition standard suivants (voir “Eléments de superposition” à
la page 426):
„ Arc de cercle
„ Cale
„ Ponton
Ces éléments se superposent à des éléments linéaires ou circulaires
existants. Les éléments de superposition intégrés font partie du
contour.
Intégrer un tracé de contour:
Sélectionner „PGM > Charger > Tracé contour“. Sélectionner le
fichier et le charger.
Appuyer sur la touche ESC: Retour au menu
principal
Sélectionner „Pièce > Pièce finie > Forme > Superposer contour >
Contour“
Intégrer un élément de superposition standard:
Sélectionner „Pièce > Pièce finie > Forme > Superposer contour >
xx“ (xx: Arc de cercle, cale ou ponton).
TURN PLUS ouvre la boîte de dialogue correspondante.
Définir l'élément de superposition.

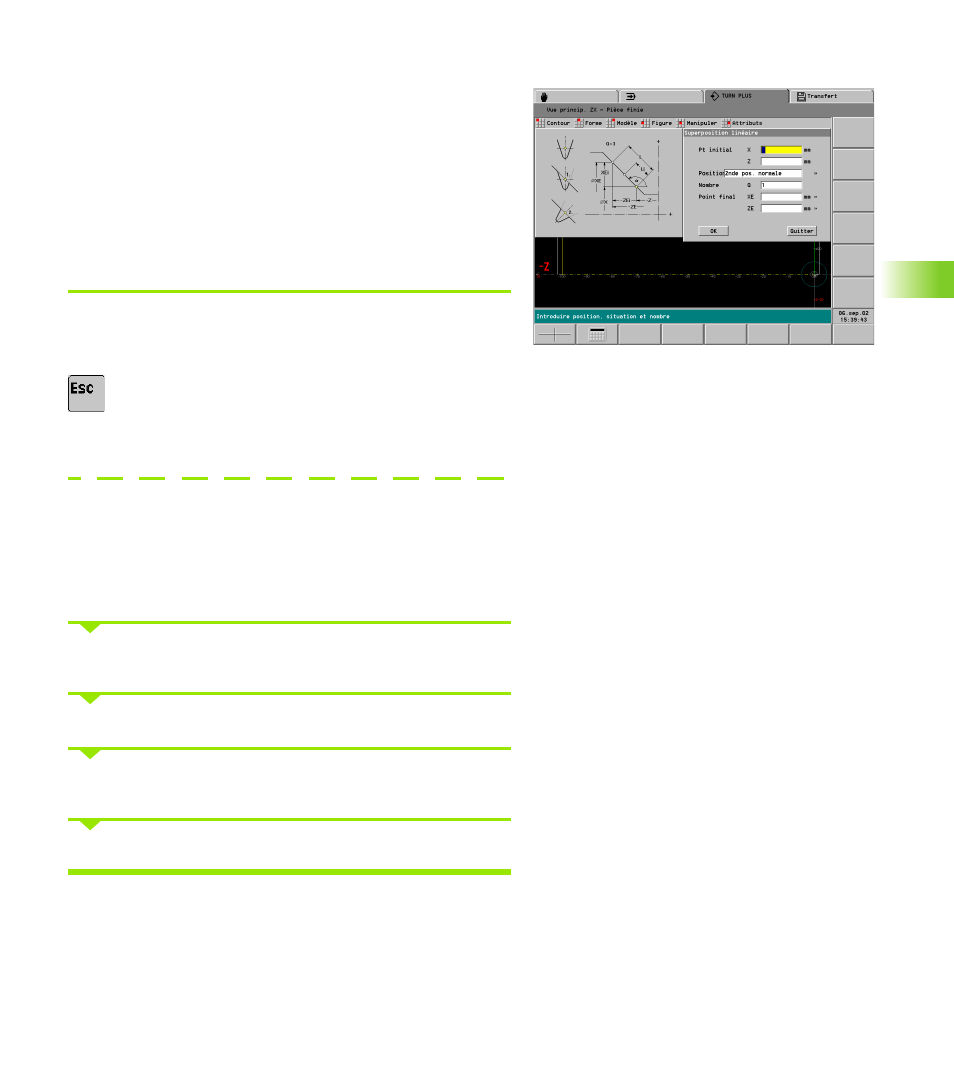

Sélectionner l'élément du contour d'appui. TURN PLUS ouvre la boîte
de dialogue „Superposition linéaire/circulaire“.
Définir la superposition; s'il y a plusieurs solutions, en choisir une.
TURN PLUS affiche la superposition. Vous pouvez l'accepter (OK) ou
la rejeter (Quitter).
TURN PLUS intègre les contours superposés dans le contour existant.
