Fraisage de contour – Ebauche/finition (G840)

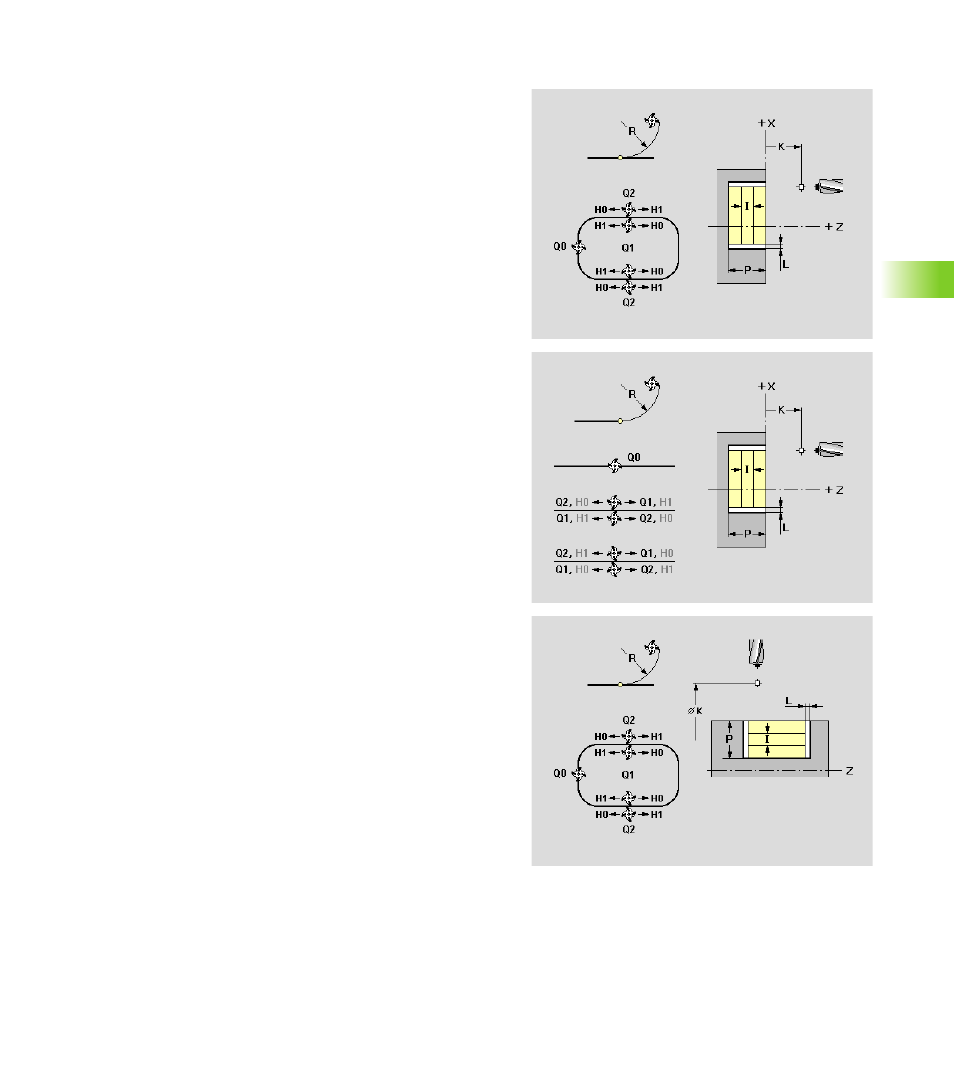

Pour le contour ouvert ou fermé sélectionné, la CIP génère le cycle
G840 avec les paramètres suivants.
Paramètres
K Plan de retrait (par défaut: Retour à la position initiale)
„ Face frontale/arrière: Position de retrait dans le sens Z
„ Surface de l'enveloppe: Position dans le sens X (cote de
diamètre)
Q Lieu de fraisage
„ Q=0: Centre de la fraise sur le contour
„ Avec contour fermé:
„ Q=1: Fraisage intérieur
„ Q=2: Fraisage extérieur
„ Avec contour ouvert:
„ Q=1: à gauche du contour (référence: Sens de l'usinage)
„ Q=2: à droite du contour (référence: Sens de l'usinage)
H Sens de déplacement de la fraise
„ H=0: Usinage en opposition
„ H=1: Usinage en avalant
R Rayon d'approche
„ R=0: Aborder directement l'élément de contour
„ R>0: Rayon d'approche/de sortie qui se raccorde par
tangentement à l'élément de contour
„ R<0: Aux angles intérieurs: Rayon d'approche/de sortie qui
se raccorde tangentiellement à l'élément de contour
„ R<0 aux angles extérieurs: L'élément de contour est abordé/
quitté sur une droite tangentielle
P Profondeur de fraisage (écrase la „profondeur“ de la définition
du contour)
I Passe max. (par défaut: Fraisage en une passe)
