Configurer le système de coordonnées
Dans la configuration du „système de coordonnées“, vous définissez
les dimensions de la fenêtre du graphique de test et la position du
point zéro pièce.
Sélection:
U Sélectionner „Configuration > Modifier“
U Sélectionner „Coordonnées > Vue principale “ („.. > Face frontale“,
„.. > Face arrière“ ou „.. > Surface de l'enveloppe“). TURN PLUS
ouvre la boîte de dialogue „Syst. coordonnées“.
Boîte de dialogue „Syst. coordonnées“

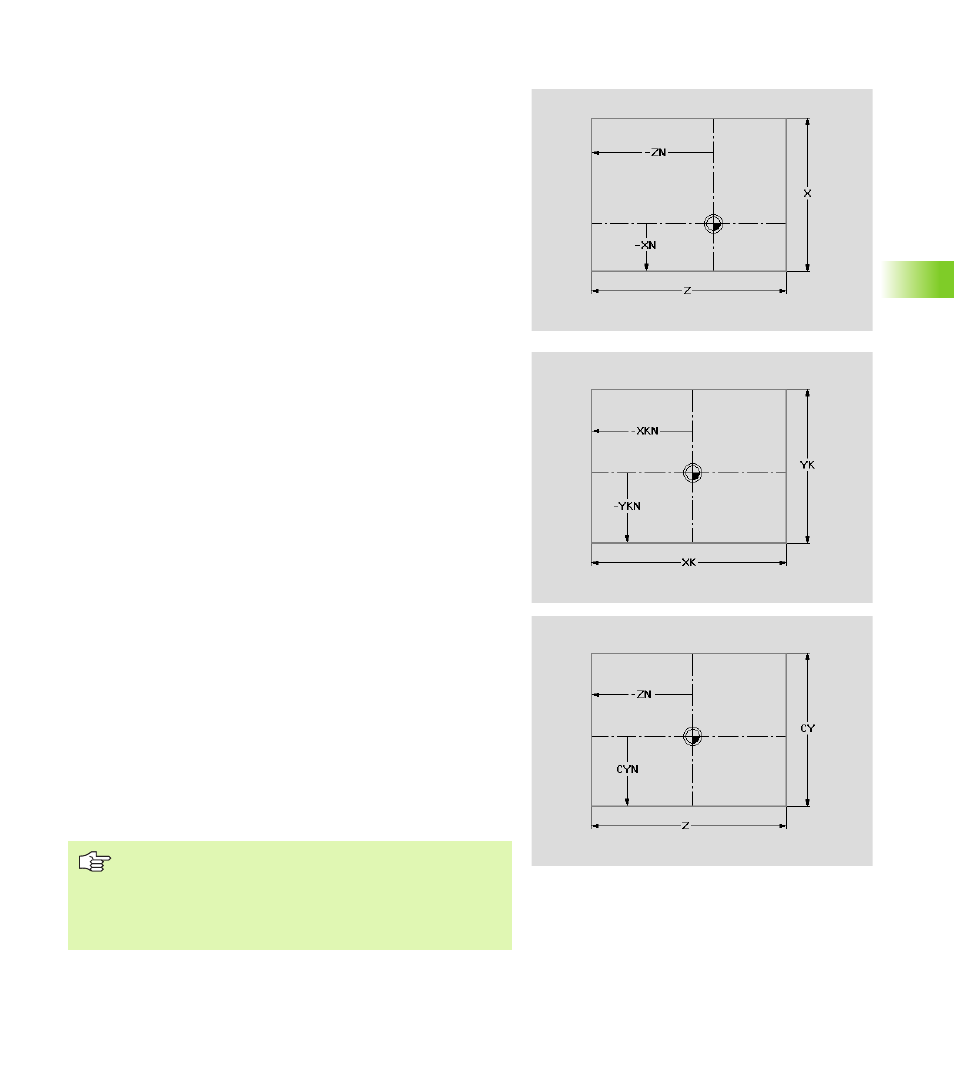

„ Pour la vue principale (voir figure):
„ Delta X: Dimension de la fenêtre du graphique de test
„ Delta Z: Dimension de la fenêtre du graphisme de test
„ XN: Position du point zéro pièce (distance par rapport au bord
inférieur)
„ ZN: Position du point zéro pièce (distance par rapport au bord
gauche)
„ Pour la face frontale (voir figure):
„ Delta YK: Dimension de la fenêtre du graphique de test
„ Delta XK: Dimension de la fenêtre du graphique de test
„ YKN: Position du point zéro pièce (distance par rapport au bord
inférieur)
„ XKN: Position du point zéro pièce (distance par rapport au bord
gauche)
„ Pour la face arrière:
„ Delta YK: Dimension de la fenêtre du graphique de test
„ Delta XK: Dimension de la fenêtre du graphique de test
„ YKN: Position du point zéro pièce (distance par rapport au bord
inférieur)
„ XKN: Position du point zéro pièce (distance par rapport au bord
droit)
„ Pour la surface de l'enveloppe (voir figure):
„ Delta CY: Dimension de la fenêtre du graphique de test
„ Delta Z: Dimension de la fenêtre du graphique de test
„ CYN: Position du point zéro pièce (distance par rapport au bord
inférieur)
„ ZN: Position du point zéro pièce (distance par rapport au bord
gauche)
TURN PLUS
„ adapte les dimensions au rapport hauteur/largeur de
l'écran.
„ augmente les dimensions de la fenêtre de manière à
représenter la pièce dans sa totalité.
