418
6.6 Eléments de f
o
rm
e

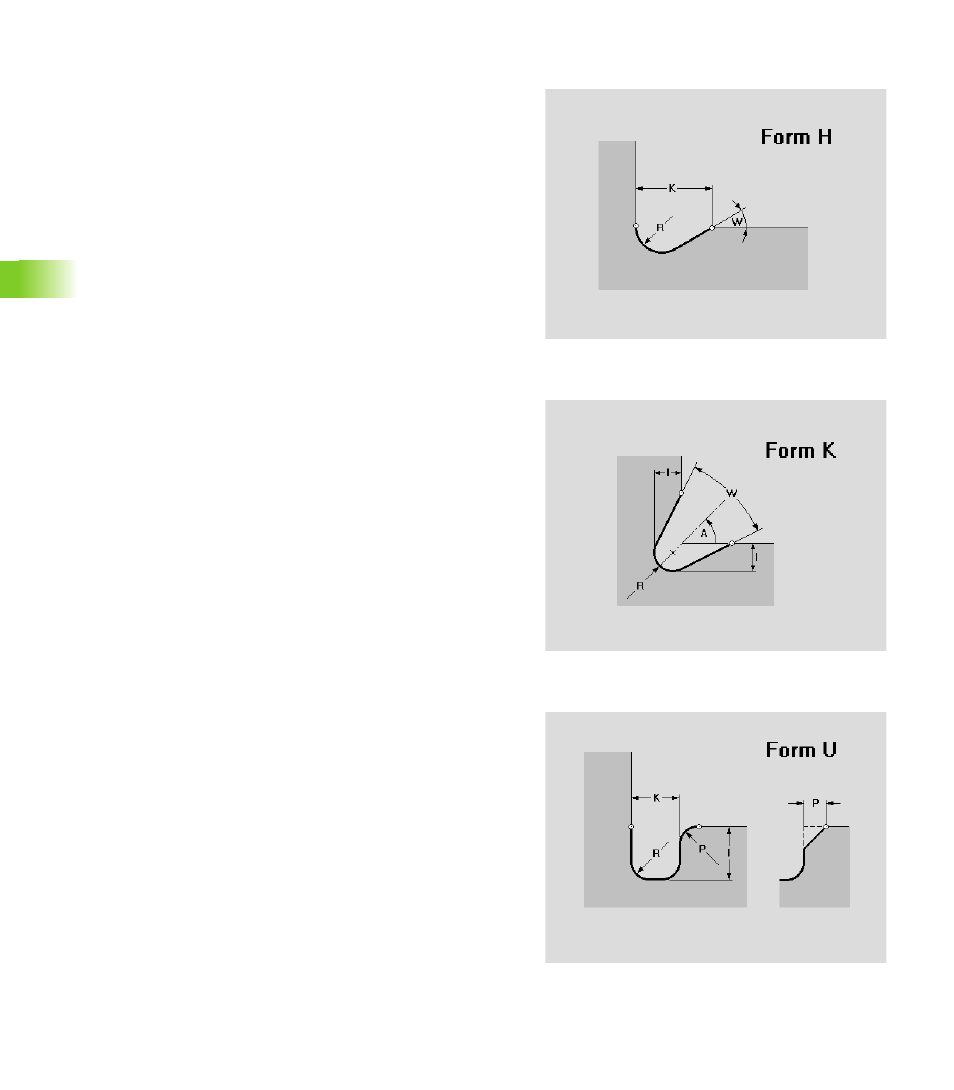

Dégagement de forme H
L'élément de forme définit un dégagement de forme H.
Dégagement de forme K
L'élément de forme définit un dégagement de forme K.
Dégagement de forme U
L'élément de forme définit un dégagement de forme U.
Paramètres
K Longueur du dégagement
I Profondeur du dégagement (cote de rayon)
R Rayon du dégagement
W Angle d'entrée
Paramètres
I Profondeur du dégagement
R Rayon du dégagement
W Angle d'ouverture
A Angle d'entrée, angle avec l'axe longitudinal (par défaut: 45°)
Paramètres
K Longueur du dégagement (largeur du dégagement)
I Profondeur du dégagement (cote de rayon)
R Rayon du dégagement aux deux angles de la gorge (par
défaut: 0)
coin:
„ Non: Pas de chanfrein/d'arrondi
„ Chanfreiner: Chanfrein
„ Arrondir: Arrondi
P Largeur du chanfrein ou rayon de l'arrondi
