3.3 List
e d'outils et tableau des mo
y
e
ns de ser
rag
e
Configuration du tableau des moyens de serrage
Le tableau des moyens de serrage est exploité par le „graphique en
temps réel“.
Avec „Page suivante/précédente“, vous commutez sur les moyens de
serrage des autres broches.
Paramètres „Broche x“ (broche principale, broche 1, ..)
„ Id. mandr. serr.: Référence à la banque de données
„ Id. mors serr.: Référence à la banque de données
„ Id. access. ser.: Référence à la banque de données
„ Forme de serrage: Définir le serrage interne/externe et l'étage de
serrage utilisé
„ Diam. serrage: Diamètre avec lequel la pièce est serrée. (diamètre
de la pièce pour serrage externe; diamètre intérieur pour le serrage
interne)
Paramètres „contre-poupée“
„ Id. serr. douille.: Référence à la banque de données

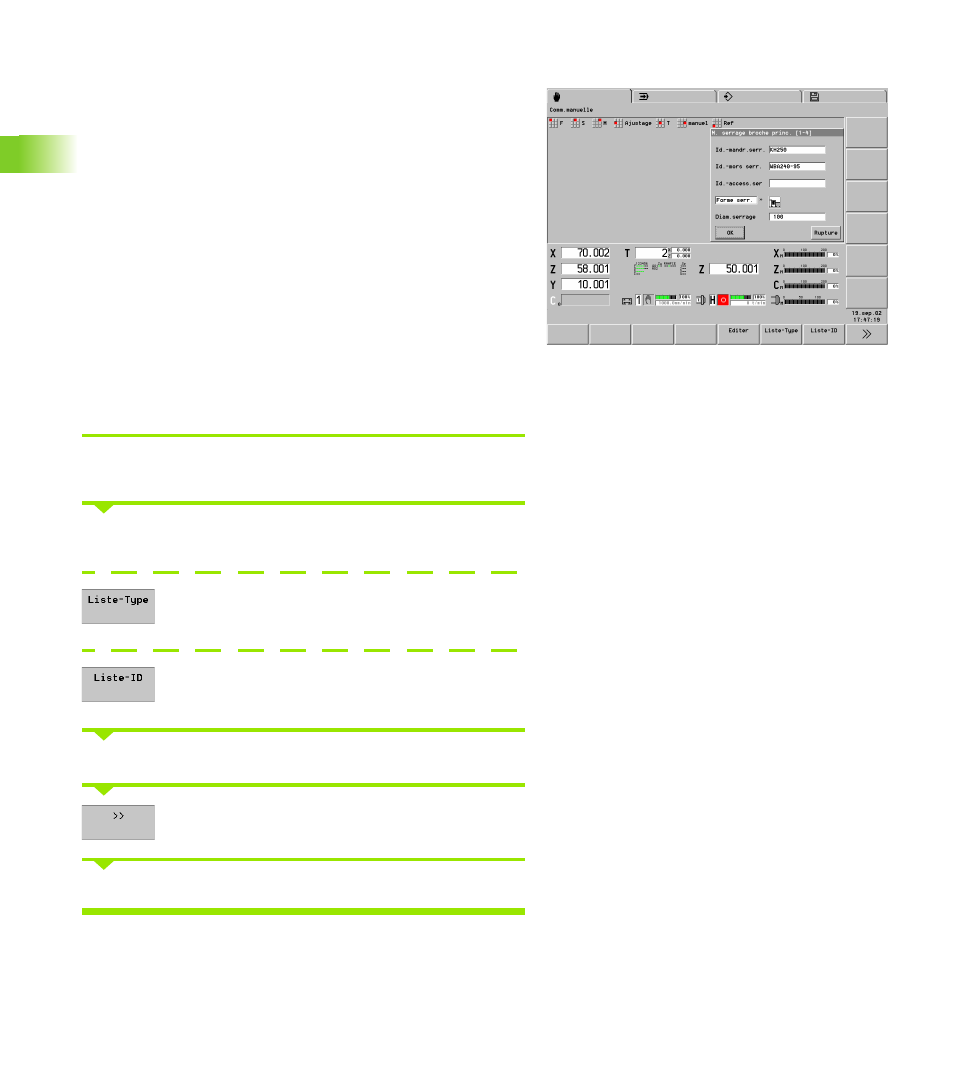

Configuration de la table des moyens de serrage
Sélectionner „Ajustage > moyen de serrage > Broche principale (ou
contre-poupée)“
Pour le mandrin de serrage, les mors de serrage et le serrage
auxiliaire: Introduire le numéro d'identification
Lister tous les moyens de serrage par masque de
type
Lister les moyens de serrage par masque des
numéros d'identification
Sélectionner le moyen de serrage issu de la banque de données
Forme de serrage: Appuyer plusieurs fois sur la
softkey pour définir la forme de serrage
Introduire le diamètre de serrage
