CNC PILOT 4290 HEIDENHAIN 461
6.9 F
onctions auxiliair
es

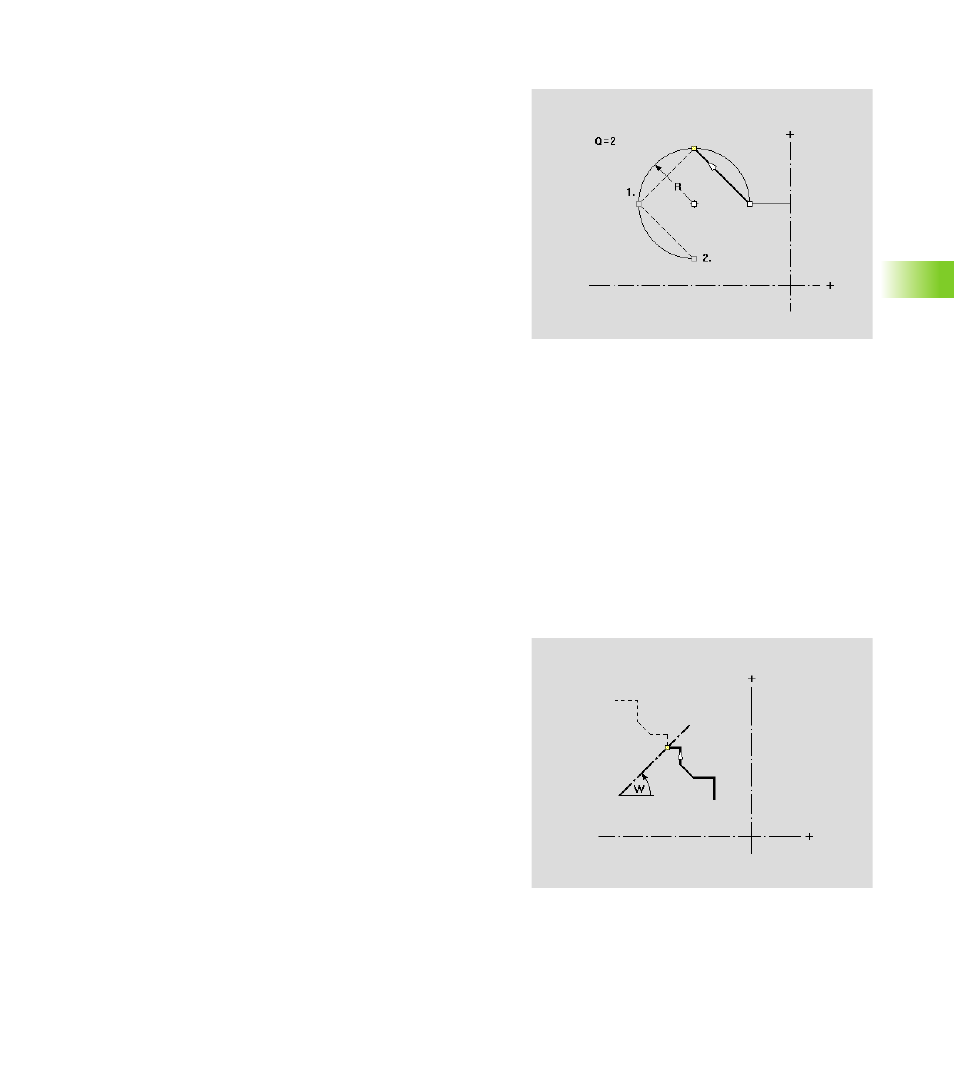

Copier circulairement une section du contour
Cette fonction vous permet de définir une section du contour et de
l'„ajouter“ n fois au contour existant.
U Sélectionner „Duplique > Série > Circulaire“ dans le menu de la
pièce finie. TURN PLUS marque le dernier élément.
U Sélectionner la section du contour. (Vous ne pouvez sélectionner
que les derniers éléments de contour introduits).
U TURN PLUS ouvre la boîte de dialogue „Dupliquer en série
circulaire“. Introduisez le nombre et le rayon.
U TURN PLUS affiche le premier „point de rotation“ sous forme de
„carré rouge“. Sélectionnez le bon „point de rotation“.
U TURN PLUS élargit le contour
Exécution de „Dupliquer - Circulaire“
„ Points de rotation: Avec le „rayon“, TURN PLUS crée un cercle
autour du point initial et du point final de la section du contour. Les
points d'intersection des cercles donnent les deux points de rotation
possibles.
„ L'angle de rotation est obtenu à partir de la distance entre le point
initial et le point final de la section du contour.
„ Elargir le contour: TURN PLUS duplique la section de contour
validée, la fait pivoter et l'„ajoute“ au contour.
Dupliquer une section du contour avec la
fonction miroir
Cette fonction vous permet de définir une section du contour, de la
dupliquer avec la fonction miroir et de l'ajouter au contour existant.
U Sélectionner „Duplique > Image miroir“ dans le menu de la pièce
finie. TURN PLUS marque le dernier élément.
U Sélectionner la section du contour. (Vous ne pouvez sélectionner
que les derniers éléments de contour introduits).
U TURN PLUS ouvre la boîte de dialogue „Dupliquer par image
miroir“.
U Définissez tout d'abord l'axe de l'image miroir. TURN PLUS élargit
le contour.
Paramètres
Q Nombre (la section du contour est copiée Q fois)
R Rayon
Paramètres
W Angle de l'axe de l'image miroir. L'axe de l'image miroir passe
par le point final actuel du contour.
Référence de l'angle: Axe Z positif
