476
6.1
1
Manipulation des cont
ours

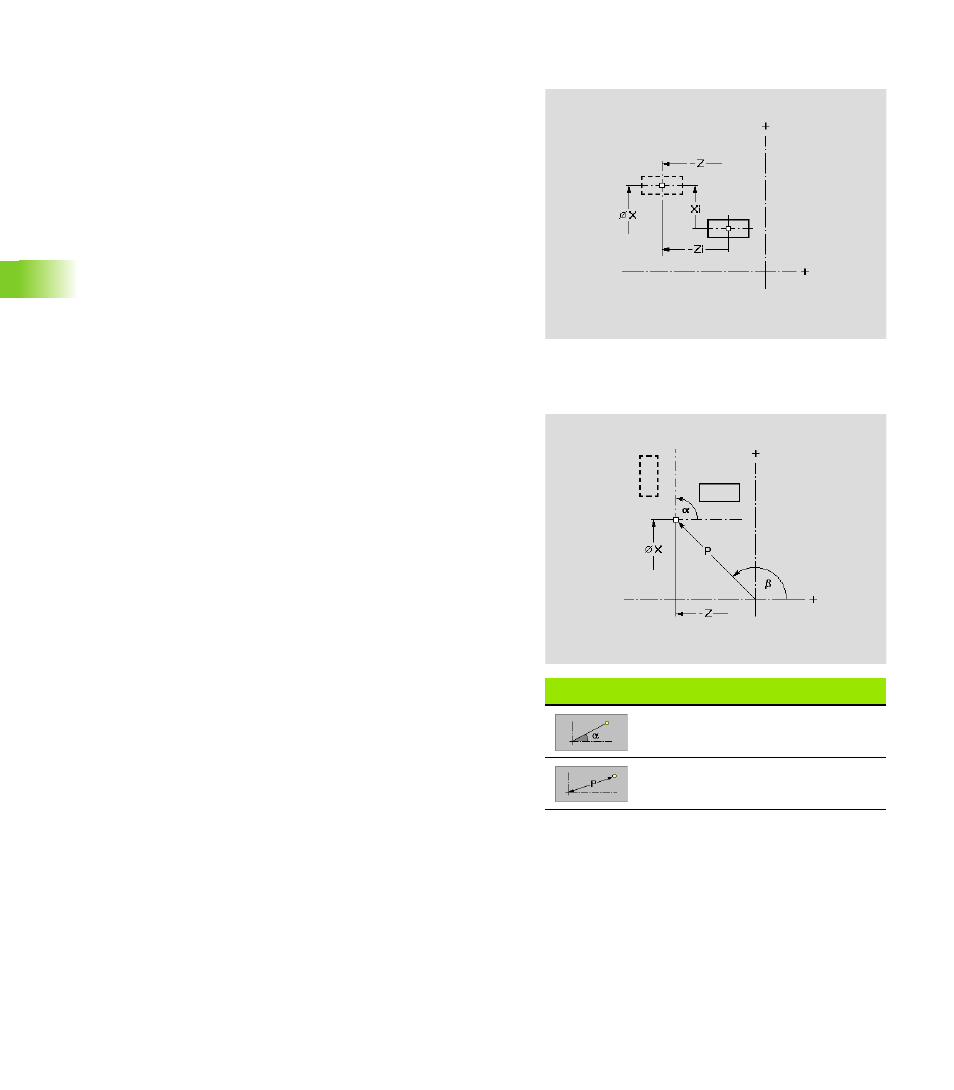

Transformations – Décaler
Cette fonction décale le contour en incrémental ou à la position
indiquée (point de référence: Point initial du contour).
Transformations – Tourner
Cette fonction fait pivoter le contour au point de rotation en fonction
de l'angle de rotation.
Paramètres
X Point-cible
Z Point-cible
Xi Point-cible – en incrémental
Zi Point-cible – en incrémental
Original (contours avec l'axe C uniquement):
„ Copier: Le contour d'origine est conservé
„ Effacer: Le contour d'origine est effacé
Softkeys
Cotation polaire du point de rotation:
Angle a
Cotation polaire du point de rotation:
Rayon
Paramètres
X Point de rotation en coordonnées cartésiennes
Z Point de rotation en coordonnées cartésiennes
a Point de rotation en coordonnées polaires
P Point de rotation en coordonnées polaires
W Angle de rotation
Original (contours avec l'axe C uniquement):
„ Copier: Le contour d'origine est conservé
„ Effacer: Le contour d'origine est effacé
