CNC PILOT 4290 HEIDENHAIN 159
4.7 Eléments de f
o
rm
e d'un cont
our de t
our
nag
e
Exemple G24-Géo
Dégagement G25–Géo
G25 crée des contours de dégagements dans les angles intérieurs de
contours paraxiaux. Programmez G25 après le premier élément
paraxial. Vous définissez le type de dégagement dans le paramètre
„H“.

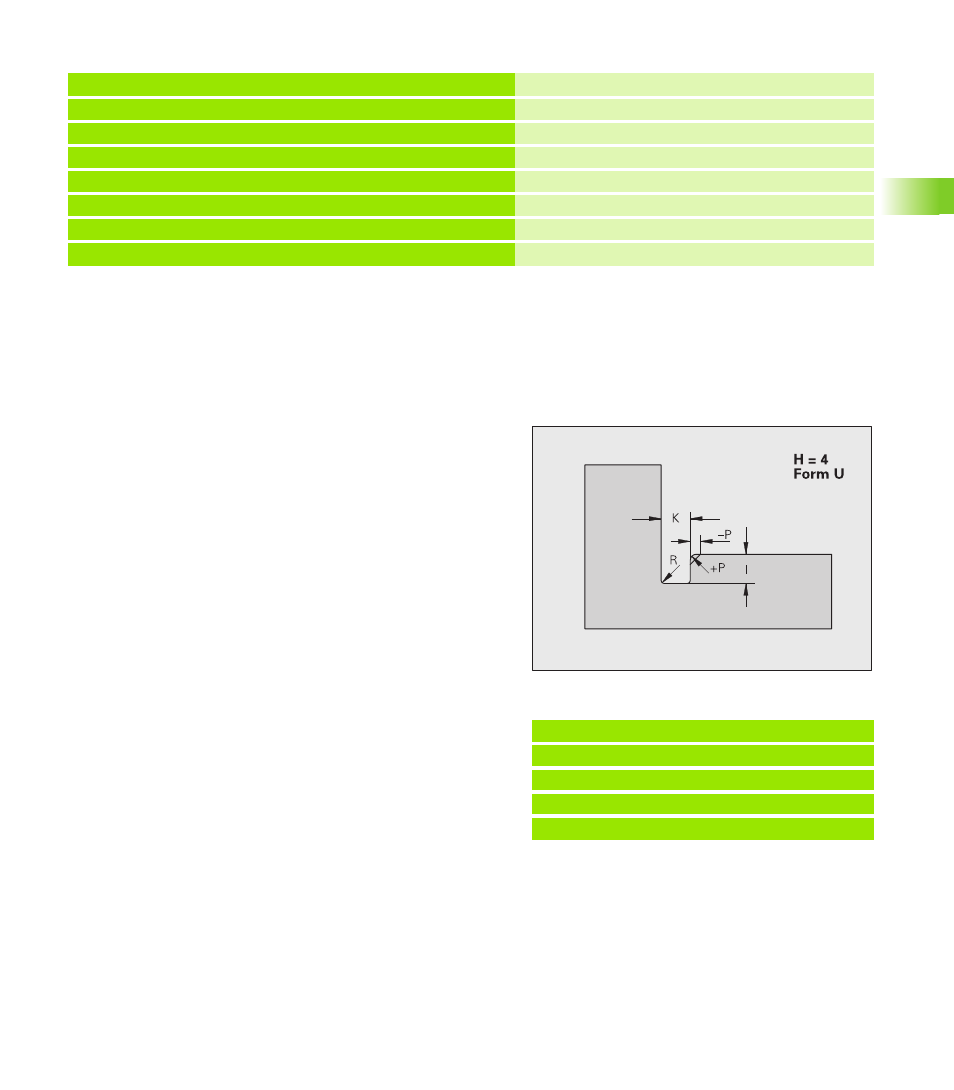

Dégagement de forme U (H=4)
. . .
PIECE FINIE
N1 G0 X40 Z0
N2 G1 X40 B-1.5 Point initial du filet
N3 G24 F2 I1.5 K6 Z-30 Filetage avec dégagement
N4 G1 X50 Elément transversal final
N5 G1 Z-40
. . .
Exemple: Appel de G25-Géo Forme U
. . .
N.. G1 Z-15 [élément longitudinal]
N.. G25 H4 I2 K4 R0.4 P-0.5 [forme U]
N.. G1 X20 [élément transversal]
. . .
Paramètres
H Dégagement de forme U: H=4
I Profondeur du dégagement (cote de rayon)
K Largeur du dégagement
R Rayon intérieur dans le fond de la gorge (par défaut: 0)
P Rayon extérieur/chanfrein (par défaut: 0)
„ P>0: Rayon de l'arrondi
„ P<0: Largeur du chanfrein
