3.4 F
onctions d'ajustag
e
Configuration des dimensions de la machine
La fonction tient compte des dimensions de la machine 1..9 et, pour
chaque cote, les „axes configurés“. Les dimensions de la machine
peuvent être utilisées dans le programme CN.
Les dimensions de la machine sont gérées dans MP 7.

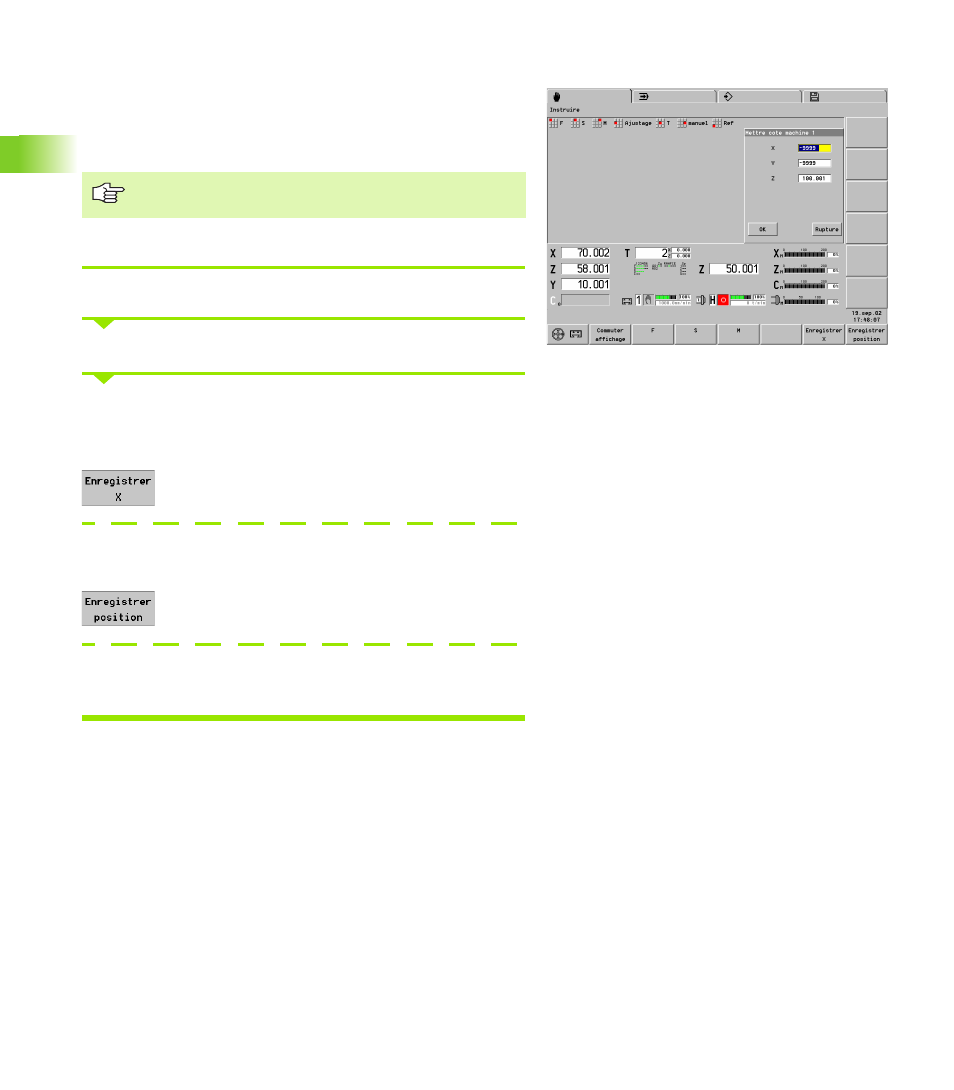

Définir les dimensions de la machine
Sélectionner „Ajustage > Cotes de machine“
Introduire le „numéro cote machine“
Teach-in d'une cote machine donnée
Sélectionner le champ de saisie
Déplacer l'axe jusqu'à la „position“.
Valider la position sur l'axe comme cote machine (ou
la position Y ou Z).
Teach-in de toutes les cotes de la machine
Déplacer le chariot jusqu'à la „position“.
Valider toutes les positions d'axe du chariot comme
cotes machine.
Introduire les cotes de la machine
Introduire les valeurs (boîte de dialogue „Mettre cote machine x“)
Les dimensions de la machine se réfèrent à l'origine
machine.
