HEIDENHAIN CNC Pilot 4290 V7.1 - Manuel (Page 420)

420
6.6 Eléments de f
o
rm
e

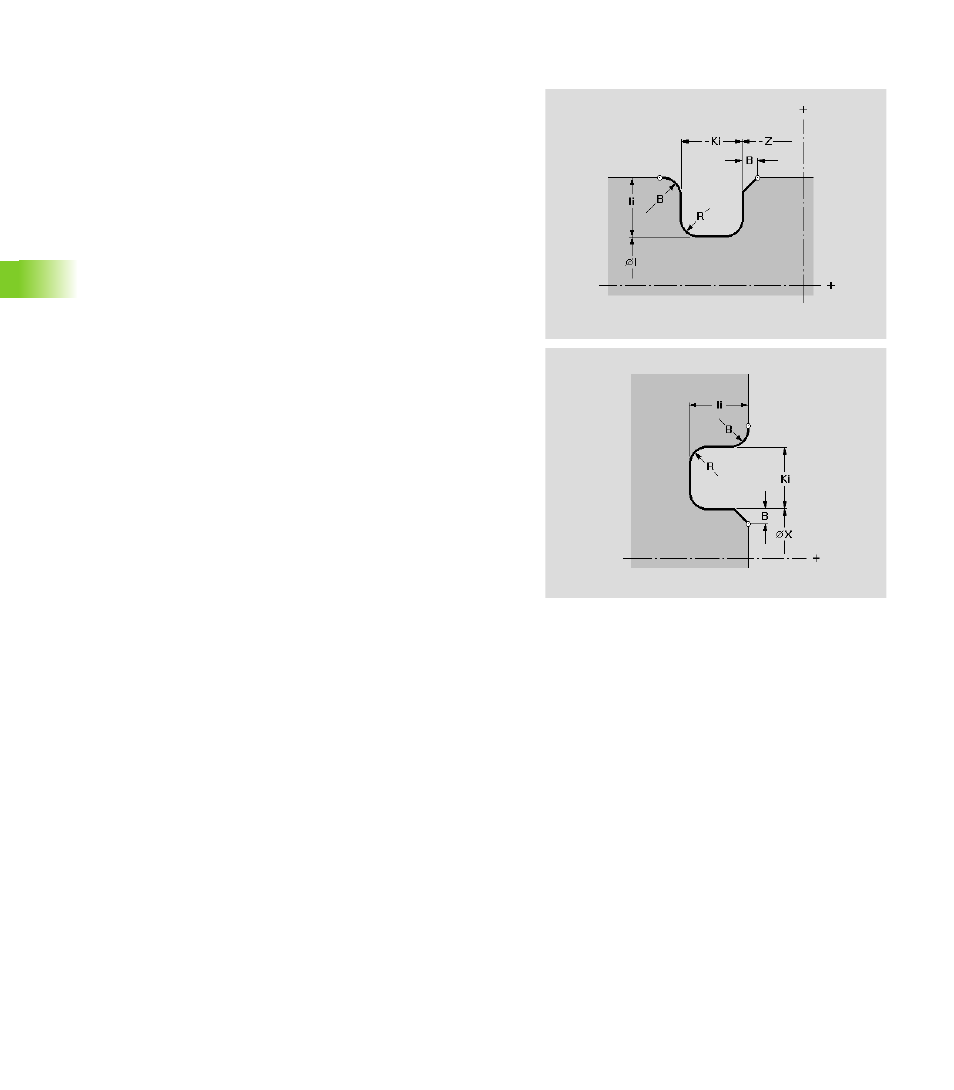

Gorge forme D (bague d'étanchéité)
L'élément de forme définit une gorge axiale ou radiale sur le contour
extérieur ou intérieur. La gorge est assignée à l'élément de référence
précédemment sélectionné.
Paramètres
X Point initial de la gorge radiale
Z Point initial de la gorge axiale
I Diamètre du fond de la gorge (gorge axiale seulement)
Ii „ Gorge axiale: Largeur de coupe
„ Gorge radiale: Largeur de la gorge (tenir compte du signe !)
Ki „ Gorge axiale: Largeur de la gorge (tenir compte du signe !)
„ Gorge radiale: Profondeur de coupe
Coins:
„ Non: Pas de chanfrein/d'arrondi
„ Chanfreiner: Chanfrein
„ Arrondir: Arrondi
B Largeur du chanfrein ou rayon de l'arrondi sur les deux côté de
la gorge
R Rayon au fond, rayon intérieur aux deux angles de la gorge
