CNC PILOT 4290 HEIDENHAIN 285
4.27 Cy
cles de fr
aisag
e

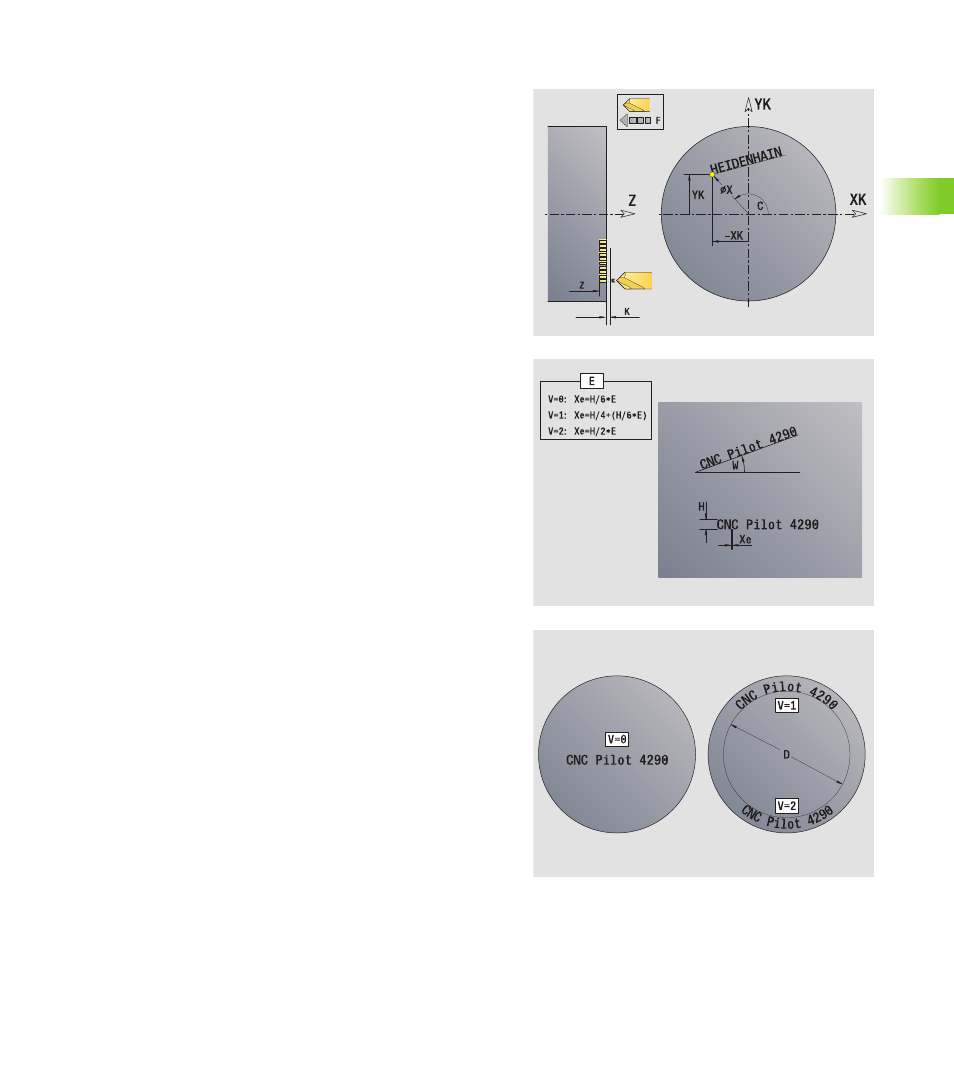

Gravure sur la face frontale G801
G801 grave une chaîne de caractères avec disposition linéaire ou
polaire sur la face frontale. Vous introduisez le texte à graver sous la
forme d'une chaîne de caractères dans le champ „ID“.
Les trémas et caractères spéciaux que vous ne pouvez pas introduire
dans l'éditeur DIN sont à définir caractère par caractère dans „NS“. Si
un texte est défini dans „ID“ et un caractère dans „NS“, le texte sera
gravé en premier et le caractère ensuite.
G801 grave à partir de la position initiale ou bien à partir de la position
actuelle si vous n'avez pas défini de position initiale.
Exemple: Si un tracé de caractères est gravé avec plusieurs appels
d'outil, indiquez la position initiale lors du premier appel. Vous
programmez les autres appels sans position initiale.
Table de caractères: voir “Tableau des caractères pour la gravure” à la
page 287
Paramètres
ID Texte. Texte à graver ()
NS Numéro de caractère. Code ASCII du caractère à graver
X Diamètre initial (coordonnées polaires)
C Angle initial (coordonnées polaires)
XK Point initial en coordonnées cartésiennes
YK Point initial en coordonnées cartésiennes
Z Fond de fraisage. Position Z à laquelle l'outil doit plonger pour
le fraisage.
K Plan de retrait. Position Z à laquelle l'outil doit être rétracté
pour le positionnement.
H Hauteur de caractère. Hauteur du caractère en [mm]
W Position angulaire du tracé de la représentation linéaire.
Exemple: 0° = caractère vertical; les caractères sont disposés
de manière continue dans le sens XK positif.
E Facteur d'espacement (par défaut: 1). La distance entre les
caractères est calculée en fonction de V:
„ V=0: Distance = H/6 * E
„ V=1: Distance = H/4 + (H/6 * E)
„ V=2: Distance = H/2 * E
V Exécution linéaire/polaire (par défaut: 0)
„ V=0: Caractères représentés linéairement
„ V=1: Caractères représentés sur une courbe centrée vers le
haut
„ V=2: Caractères représentés sur une courbe centrée vers le
bas
D Diamètre de référence avec représentation polaire
F A partir de la version de logiciel 625 952-05:
Facteur d'avance de passe (avance = avance actuelle * F)
