Compensation de la pointe droite de l'outil G150
Compensation de la pointe gauche de l'outil
G151

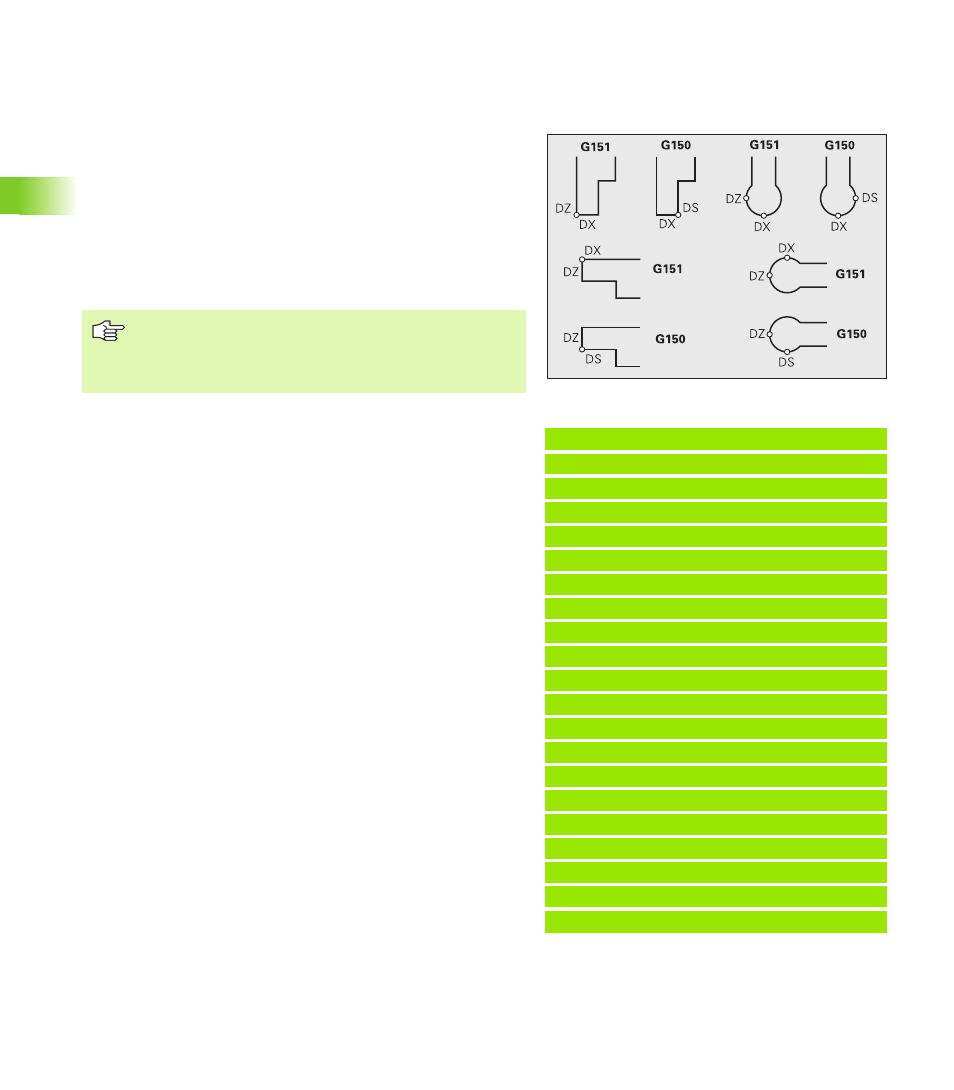

G150/G151 définissent le point de référence de l'outil pour les outils
de gorges ou à plaquettes rondes.
„ G150: Point de référence pointe droite de l'outil
„ G151: Point de référence pointe gauche de l'outil
G150/G151 agit à partir de la séquence où elle a été programmée. Elle
reste active
„ jusqu'au changement d'outil suivant
„ jusqu'à la fin du programme.
Exemple: G150, G151
. . .
N1 T3 G95 F0.25 G96 S160 M3
N2 G0 X62 Z2
N3 G0 Z-29.8
N4 G1 X50.4
N5 G0 X62
N6 G150
N7 G1 Z-20.2
N8 G1 X50.4
N9 G0 X62
N10 G151 [finition gorge]
N11 G148 O0
N12 G0 X62 Z-30
N13 G1 X50
N14 G0 X62
N15 G150
N16 G148 O2
N17 G1 Z-20
N18 G1 X50
N19 G0 X62
. . .
„ Les valeurs effectives affichées se réfèrent toujours à la
pointe de l'outil définie dans les données d'outils.
„ Si vous utilisez la CRD, vous devez aussi adapter G41/
G42 après G150/G151.
