CNC PILOT 4290 HEIDENHAIN 127
4.3 L'édit
eur DIN PLUS

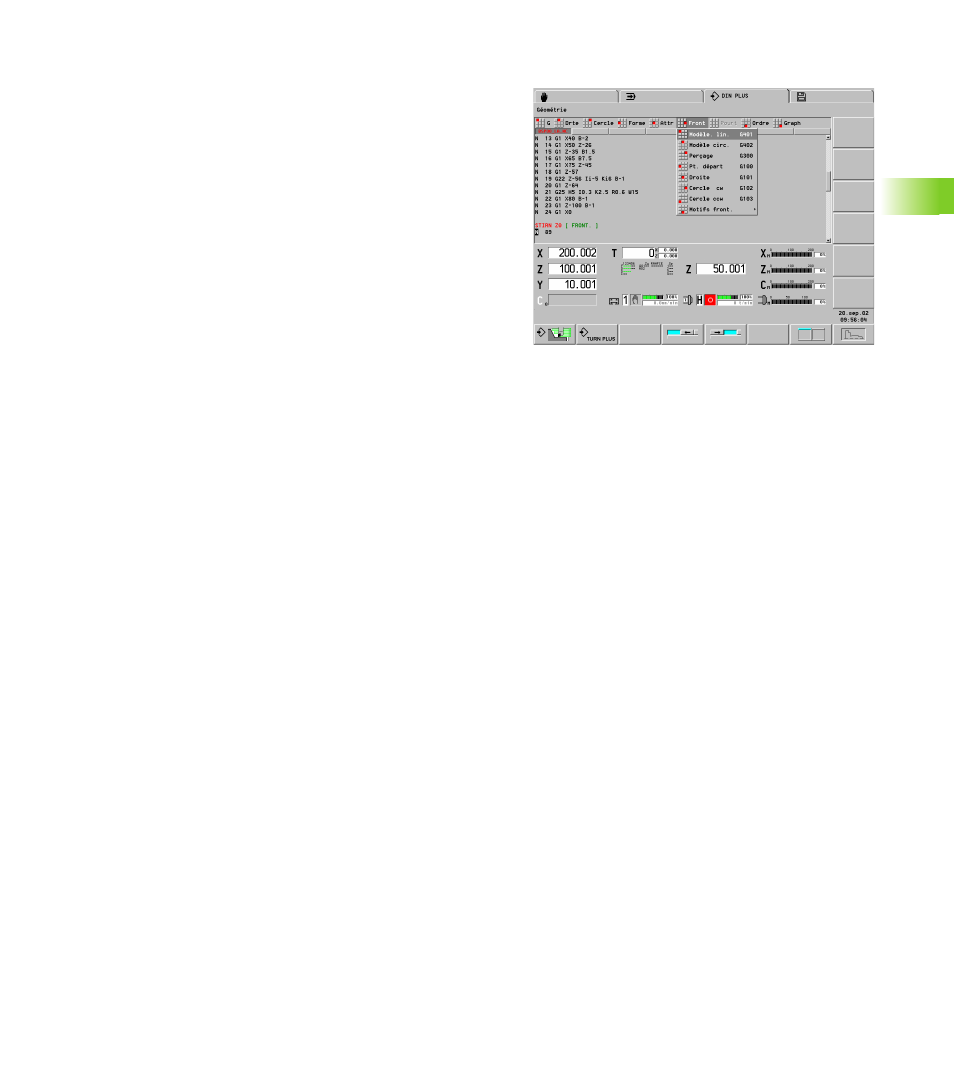

Vue d'ensemble „menu Géométrie“
Le sous-menu Géo(métrie) contient les fonctions G et commandes
(„ordres“) des sections PIECE BRUTE et PIECE FINIE.
Dans les sous-menus „G“, „Droite“ et „Cercle“, vous sélectionnez
les éléments de base du contour:
„ Si vous connaissez déjà le numéro G, vous appelez „G“ et
introduisez le numéro de la fonction G.
„ Si vous ne connaissez pas le code G, vous sélectionnez „Droite“ ou
bien l'„arc (de cercle)“ désiré.
Le groupe de menus „Forme“ contient les éléments de forme
suivants:
„ Gorges
„ Dégagements
„ Filet
„ Perçage au centre
„ et aussi l'appel de sous-programme
Dans le groupe de menus „Attr(ibuts)“, vous définissez les attributs
suivants qui affectent les contours ou sections de contour:
„ Arrêt précis
„ Hauteur de rugosité
„ Surépaisseurs
„ Avances spéciales
„ Corrections additionnelles
Le groupe de menus „Front“ renferme les figures, modèles et
éléments de définition des contours de fraisage sur la face frontale et
la face arrière. Ce sous-menu ne peut être sélectionné que si le
curseur se trouve dans la section de programme correspondante.
Le groupe de menus „Enveloppe“ contient les figures, modèles et
éléments de définition des contours de fraisage sur la surface de
l'enveloppe. Ce sous-menu ne peut être sélectionné que si le curseur
se trouve dans la section de programme correspondante.
Le groupe de menus „Ordres“ contient:
„ Indicatifs de section
„ Ordres destinés à structurer le programme
„ Programmation de variables
„ Commentaires
Le menu „Graph(ique)“ active ou actualise la fenêtre graphique.
