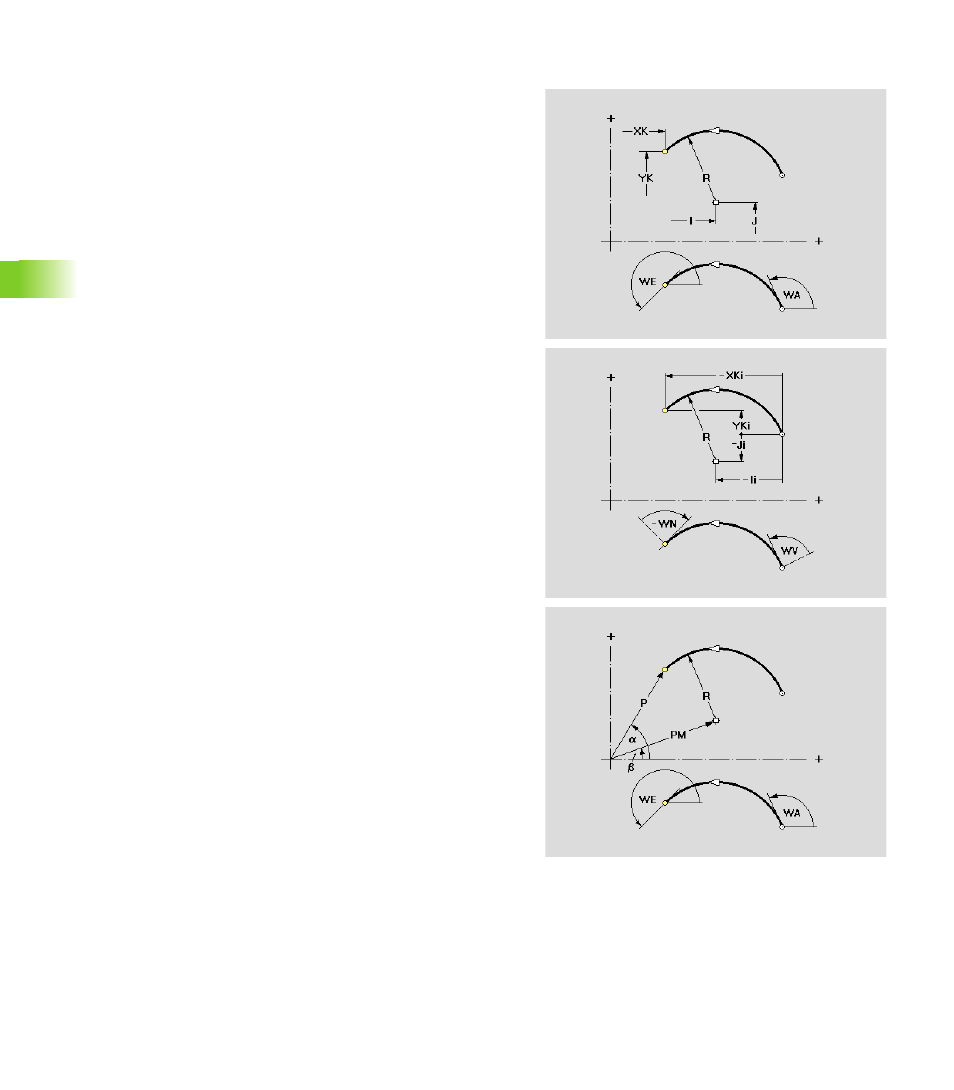

Face frontale ou face arrière: Elément circulaire
La fonction définit un élément circulaire sur la face frontale/arrière.
Paramètres
Point final de l'arc de cercle
XK Point final en coordonnées cartésiennes
YK Point final en coordonnées cartésiennes
XKi Distance point initial/point final
YKi Distance point initial/point final
a Point final en coordonnées polaires (référence angulaire: Axe
XK positif)
P Point final en coordonnées polaires
ai Point final polaire, incrémental (référence angulaire: Angle
compris entre une ligne passant par le point initial, parallèle à
l'axe XK et la ligne reliant le point initial et le point final)
Pi Point final polaire, incrémental (Pi: Distance linéaire entre le
point initial et le point final)
Centre de l'arc de cercle
I Centre en coordonnées cartésiennes
J Centre en coordonnées cartésiennes
Ii Distance entre le point initial et le centre en XK
Ji Distance entre le point initial et le centre en YK
b Centre en coordonnées polaires (référence angulaire: Axe XK
positif)
PM Centre en coordonnées polaires
bi Centre polaire, incrémental (référence: Angle entre la ligne
passant par le point initial, parallèle à l'axe XK et la ligne
reliant le point initial au centre)
PMi Centre polaire, incrémental (distance linéaire entre le point
initial et le centre)
