CNC PILOT 4290 HEIDENHAIN 515
6.14 Création Int
e
ra
ctiv
e du Plan de tr
a
v
ail (CIP)

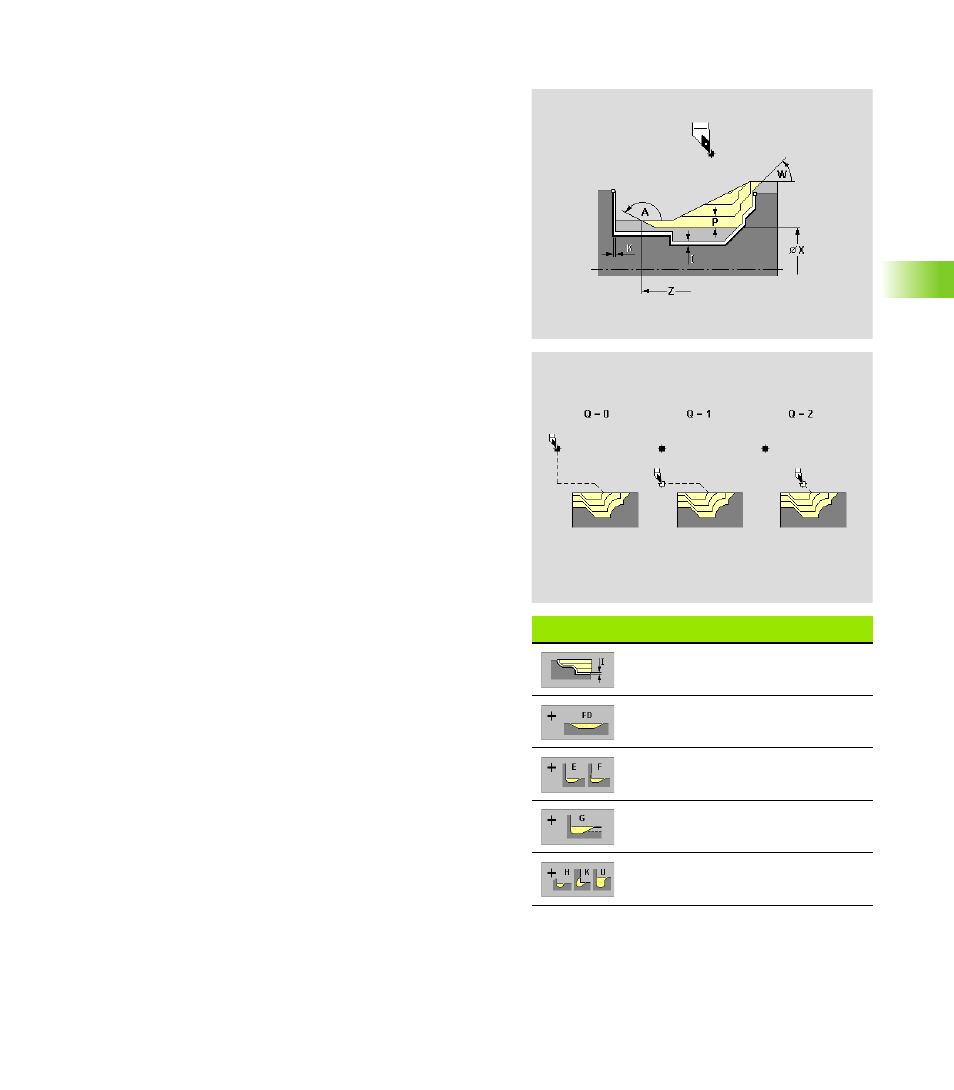

Ebauche résiduelle – parallèle au contour
Pour la „matière résiduelle“, la CIP génère le cycle G830.
Softkeys „Ebauche“
Surépaisseur longitudinale/
surépaisseur constante
Tournage libre FD
Dégagements E et F
Dégagements G
Dégagements H, K et U
Paramètres
P Profondeur de coupe (passe max.)
A Angle d'approche – Référence: Axe Z (par défaut 0°/180°)
W Angle de sortie – Référence: Axe Z (par défaut 90°/270°)
X Limite d'usinage
Z Limite d'usinage
I En fonction du réglage par softkey:
„ Surépaisseur longitudinale
„ Surépaisseur constante (génère la „surépaisseur G58“ avant
le cycle)
K Surépaisseur transversale
Plongée (usiner les contours tombants) ?
„ Oui
„ Non
E Avance de plongée réduite pour contours tombants
Q Mode de dégagement en fin de cycle
„ Q=0: Retour au point initial (sens Z, puis X)
„ Q=1: Positionne l'outil devant le contour fini
„ Q=2: Relève l'outil à la distance de sécurité et arrête
Usinage d'un dégagement. Le réglage s'effectue par softkey.
