Usinage de l'arbre
Sur des arbres, TURN PLUS gère non seulement l'usinage standard
mais aussi l'usinage arrière du contour extérieur. Ceci permet de
réaliser l'usinage d'un arbre en un seul serrage.
TURN PLUS ne gère pas le retrait de la poupée et ne contrôle pas
l'état du serrage.
Critère d'un „arbre“: La pièce est serrée côté broche et côté poupée.

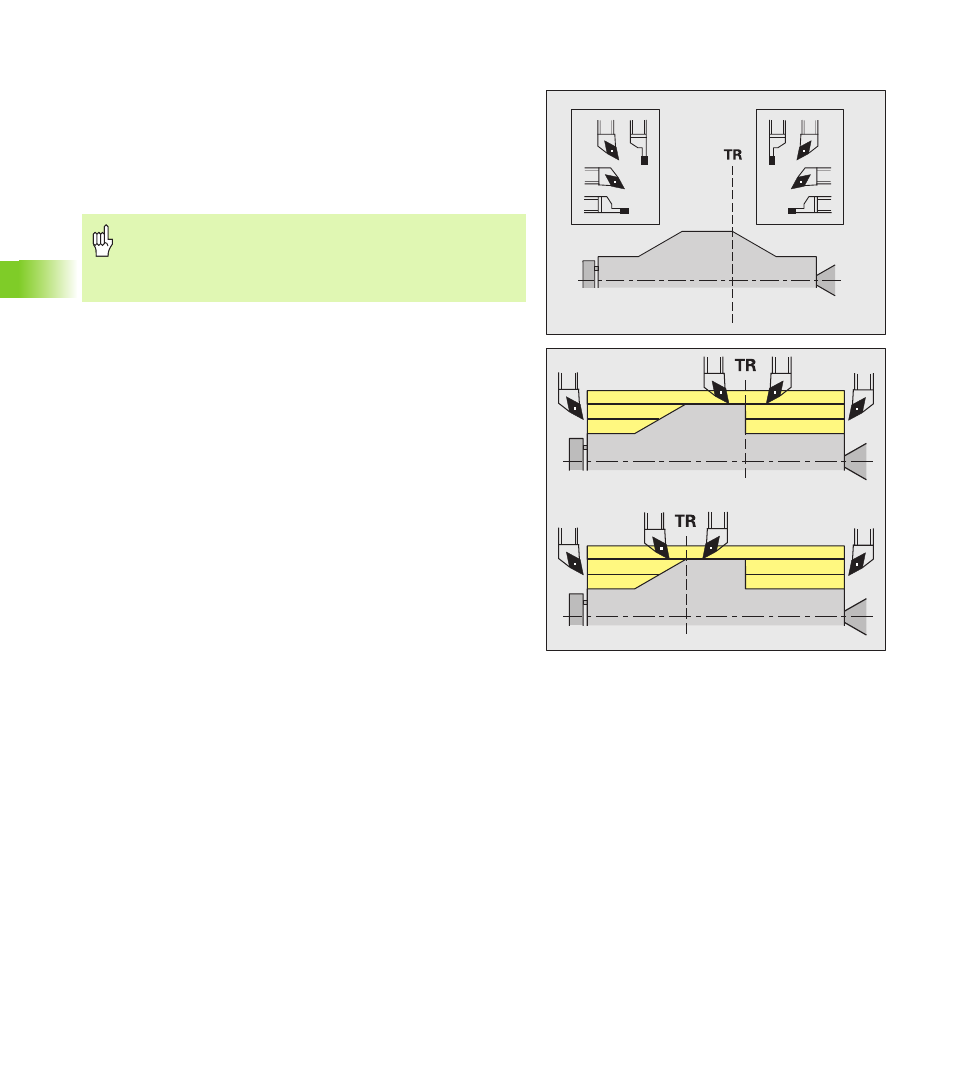

Point de séparation (TR)
Le point de séparation (TR) partage la pièce en une zone avant et une
zone arrière. Si vous n'indiquez pas le point de séparation, TURN PLUS
le place au niveau du passage d'un diamètre supérieur à un diamètre
inférieur. Placez les points de séparation sur les coins externes.
Outils pour l'usinage de la
„ zone avant: Sens d'usinage principal „–Z“; ou en priorité outils „à
gauche“ d'usinage de gorges, de filetage, etc.
„ zone arrière: Sens d'usinage principal „+Z“; ou en priorité outils „à
droite“ d'usinage de gorges, de filetage, etc.
Définir/modifier le point de séparation: voir “Attribut d'usinage „Point
de séparation“” à la page 488
Attention, risque de collision
TURN PLUS ne contrôle pas la situation de collision lors de
l'usinage transversal ou de l'usinage sur la face frontale et
la sur la face arrière.
