4.1 Pr
ogr
a
mmation DIN
Ecran DIN PLUS

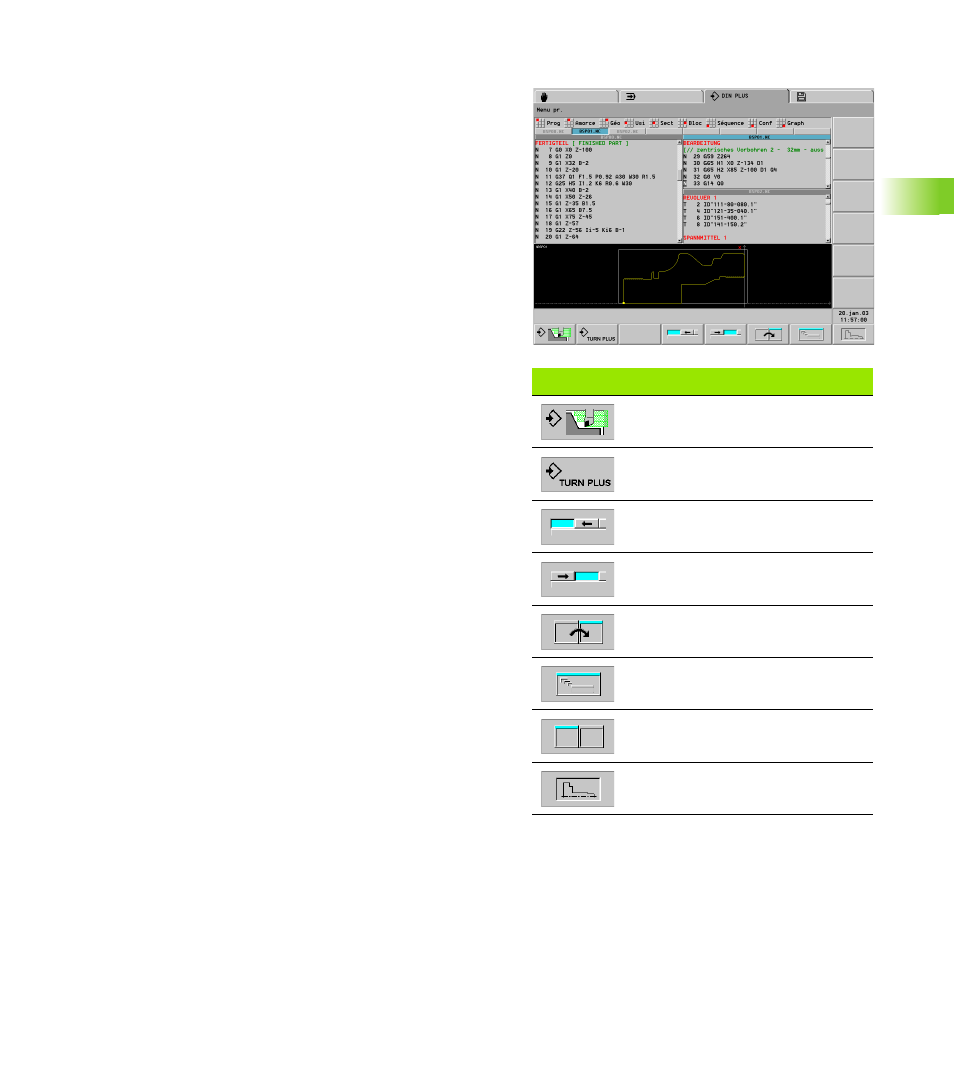

Structure de l'écran:
1 Barre des menus
2 Barre des programmes CN avec les noms des programmes CN
chargés. Le programme sélectionné est marqué.
3 Fenêtre d'édition entière, double ou triple. La fenêtre sélectionnée
est marquée.
4 Affichage du contour ou affichage machine
5 Softkeys
Edition en parallèle: Vous pouvez traiter en parallèle jusqu'à huit
programmes CN/sous-programmes CN. La CNC PILOT affiche les
programmes CN à l'intérieur d'une fenêtre entière, de deux fenêtres
ou bien de trois fenêtres.
Menu principal et sous-menus: Les fonctions de l'éditeur DIN PLUS
sont réparties dans le „menu principal“ et plusieurs „sous-menus“.
Vous accédez aux sous-menus
„ en sélectionnant les sous-menus correspondants
„ en positionnant le curseur dans la section du programme
Softkeys: Des softkeys sont disponibles pour commuter rapidement
vers les „modes de fonctionnement voisins“, changer de fenêtre dans
l'éditeur et activer le graphique.
Softkeys
Commuter vers le mode Simulation
Commuter vers le mode TURN PLUS
Changer de programme CN
Changer de programme CN
Changer de fenêtre d'édition
Opter pour la fenêtre entière (fenêtre
d'édition)
Opter pour la fenêtre double ou triple
Activer le graphique
