MANUALplus 4110 HEIDENHAIN 99
4.4 Cy
cles Multipasses

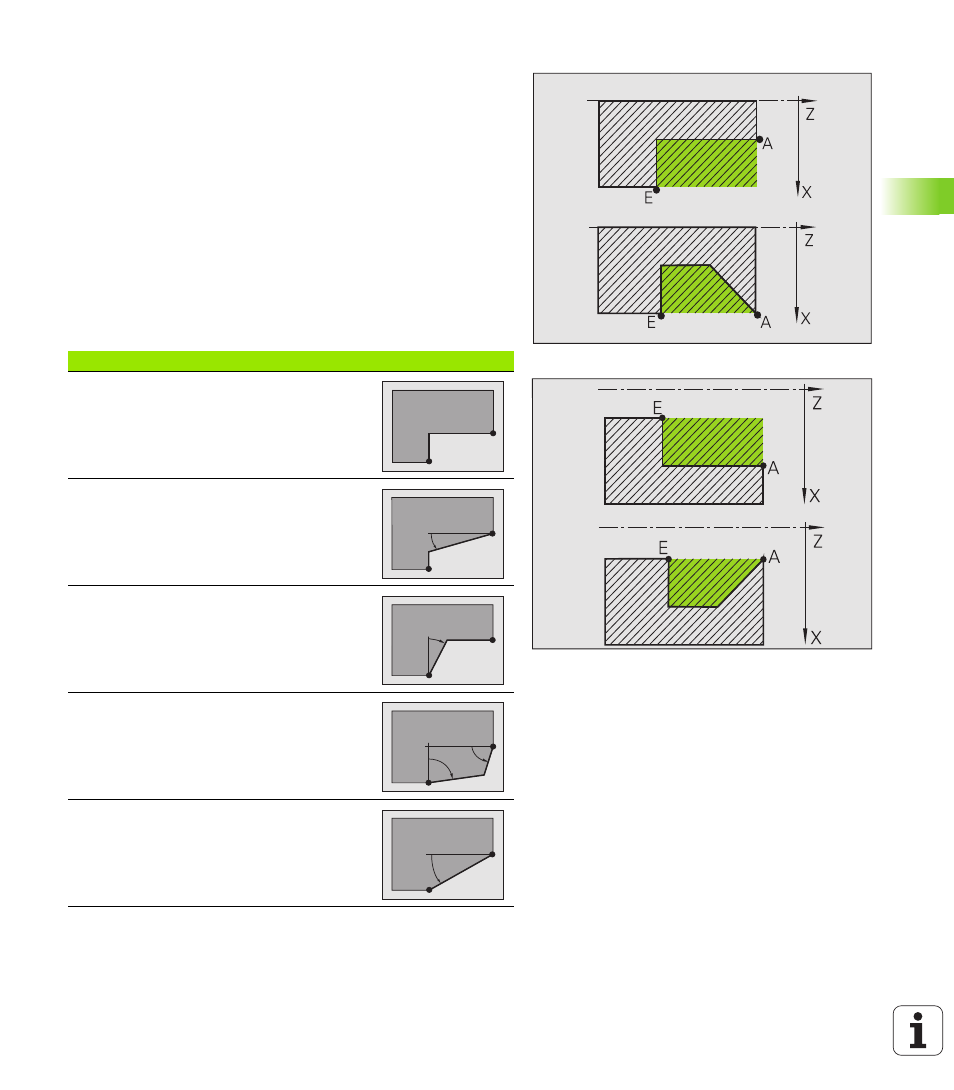

Position de l'outil
Tenez compte de la position de l'outil (point de départ X, Z) avant
l'exécution des cycles multipasses en mode Etendu. Les règles sont
valables pour tous les sens d'enlèvement de copeaux et de passe ainsi
que pour l'ébauche et la finition (cf. exemples pour cycles
longitudinaux – figures de droite)
„ Le point de départ ne doit pas se trouver dans la zone hachurée.
„ La zone d'enlèvement de copeaux débute au „point de départ X, Z“
lorsque l'outil est situé „avant“ la section de contour. Sinon, seul la
section de contour définie sera usinée.
„ Avec un usinage interne, si le „point de départ X, Z“ est situé au-
dessus du centre de tournage, seul la section de contour définie
sera usinée.
(A = point de départ contour X1, Z1; E = point final contour X2, Z2)
Formes de contours
Eléments de contour avec les cycles multipasses
Mode Normal
Enlèvement des copeaux sur zone
rectangulaire
Mode Etendu
Biseau en début de contour
Mode Etendu
Biseau en fin de contour
Mode Etendu
Biseau en début et en fin de contour avec un
angle > 45°
Mode Etendu
Un biseau (par introduction du „point de
départ du contour“, „point final du contour“ et
de l'„angle initial“)
