MANUALplus 4110 HEIDENHAIN 229
4.9 Modèles de tr
ous et de figur
es de fr
aisag
e

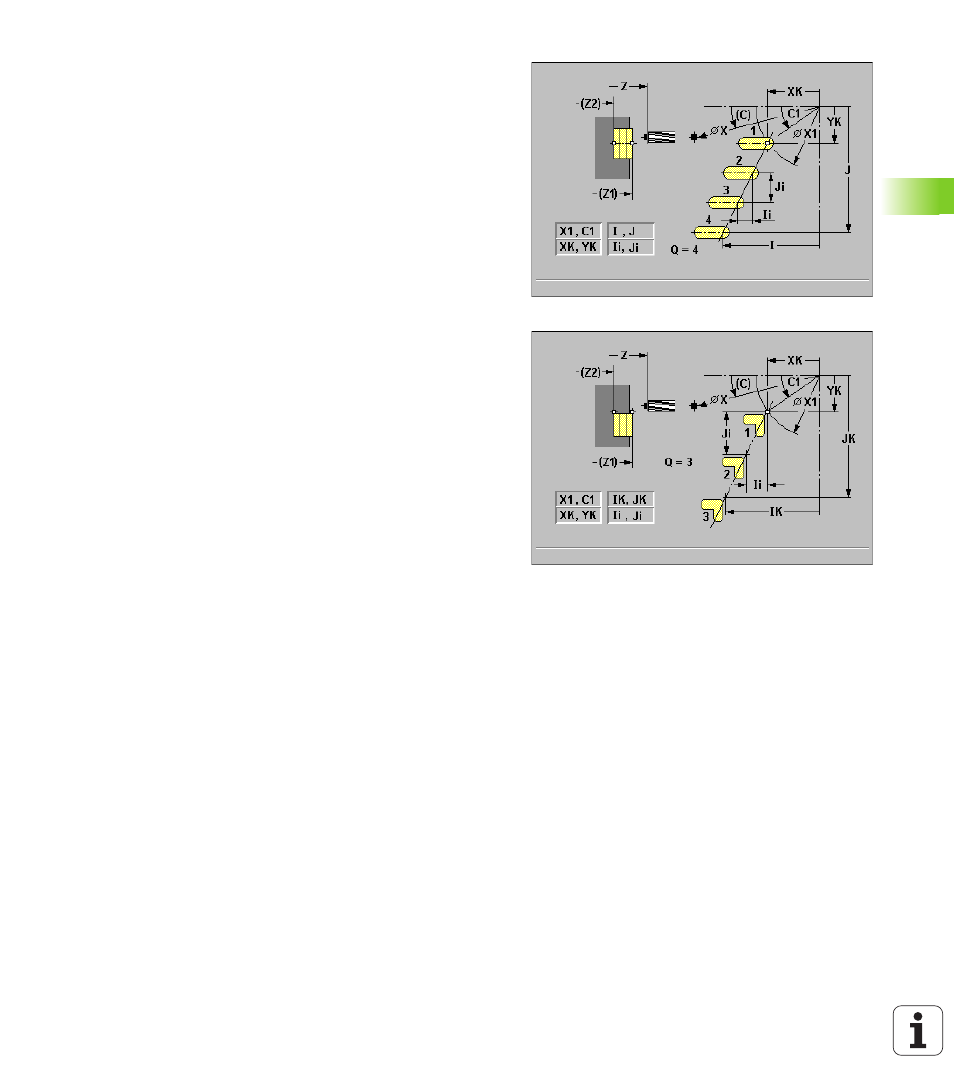

Paramètres du cycle
 X, Z Point de départ
 C Angle de broche (position axe C) – par défaut: Angle broche actuel
 X1, C1 Point de départ du modèle: Position, angle initial
(coordonnées polaires)
 XK, YK Point de départ du modèle: (coordonnées cartésiennes)
 I, J Point final du modèle (coordonnées cartésiennes)
 Ii, Ji Distance (incrémentale) du modèle
 Q Nombre de trous/rainures – par défaut: 1
 T Numéro d'outil
 S Vitesse de rotation/vitesse de coupe
 F Avance par tour
La commande demande également les paramètres du trou/de la figure
de fraisage.
Utilisez les combinaisons suivantes pour:
„ Point de départ du modèle:
„ X1, C1 ou
„ XK, YK
„ Positions du modèle:
„ Ii, Ji et Q
„ I, J et Q
Exécution du cycle
1 positionnement (en fonction de la configuration de la machine):
„ Sans axe C: Positionnement sur l'„angle de broche C“
„ Avec axe C: Activation de l'axe C et positionnement en rapide
sur l'„angle broche C“
„ Mode manuel: Usinage à partir de l'angle actuel de la broche
2 calcul des positions du modèle
3 positionnement au „point de départ du modèle“
4 exécution du trou/de la figure de fraisage
5 positionnement pour l'opération d'usinage suivante
6 répétition de 4...5 jusqu'à ce que toutes les opérations d'usinage
soient terminées
7 retour au „point de départ X, Z“
