MANUALplus 4110 HEIDENHAIN 381
6.21 Usinag
e sur le pour
tour

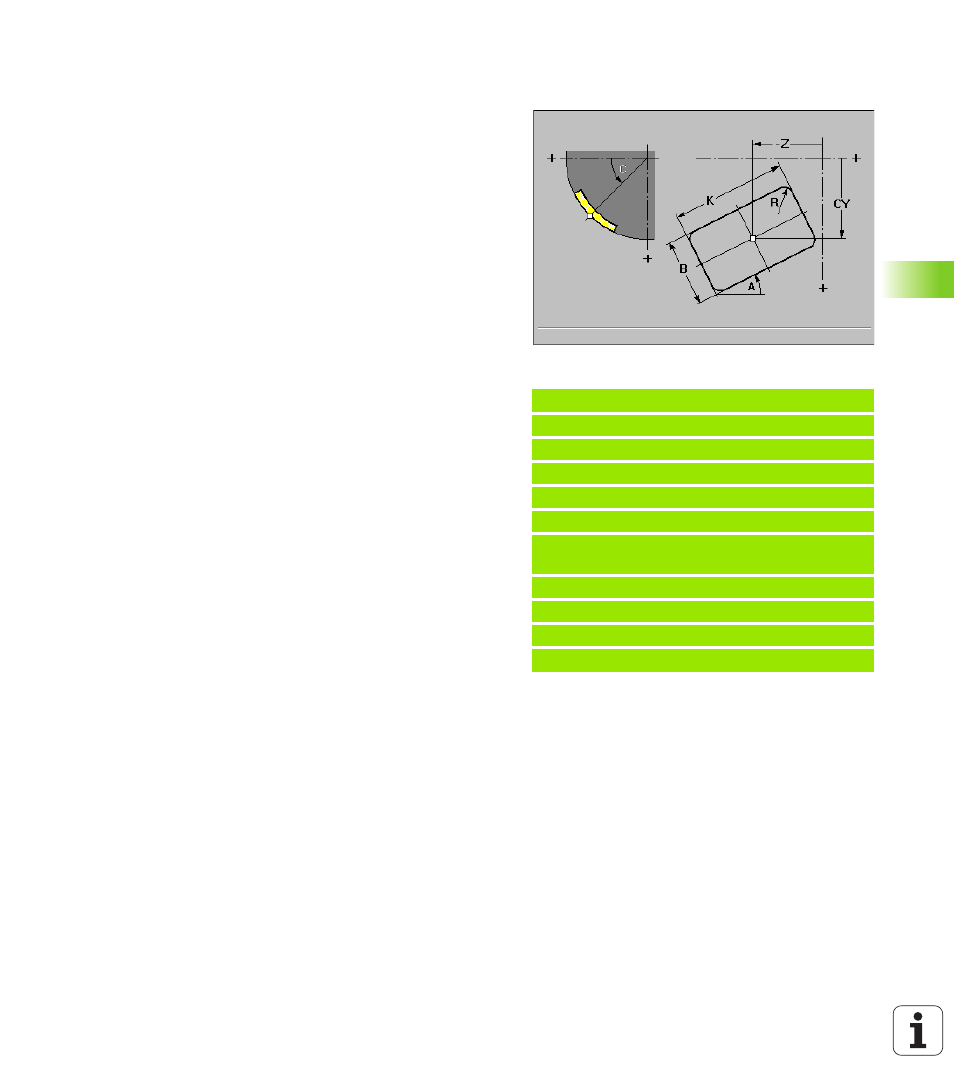

Définition de figure pour rectangle sur le
pourtour G315
G315 définit un rectangle sur le pourtour. Vous programmez la figure
en la combinant avec G794.
Paramètres
 Z Centre
 CY Centre comme cote de segment (référence: Diamètre de
référence G120)
 C Centre Angle au centre – Direction angulaire: Cf. figure d'aide
 A Angle – Référence: Cf. figure d'aide
 K Longueur du rectangle
 B Hauteur (largeur) du rectangle
 R Chanfrein/arrondi
„ R<0: Longueur du chanfrein
„ R>0: Rayon de l'arrondi Exemple: G315
%315.nc
[G315]
N1 T71 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z5
N5 G794 X100 XE97 P2 U0.5 R0 K0.5 F0.15 H0
Q0
N6 G315 Z-35 C0 A5 K30 B15 R3
N7 G80
N8 M15
FIN
