HEIDENHAIN MANUALplus 4110 - Manuel (Page 238)

238 4 Programmation des cycles
4.9 Modèles de tr
ous et de figur
es de fr
aisag
e
Modèle de trous linéaire sur le pourtour
Un modèle linéaire de trous est usiné sur le pourtour
de la pièce avec le „cycle de perçage axial“. Pour
réaliser cette opération d'usinage, la machine doit
disposer d'une broche indexable et d'outils tournants.

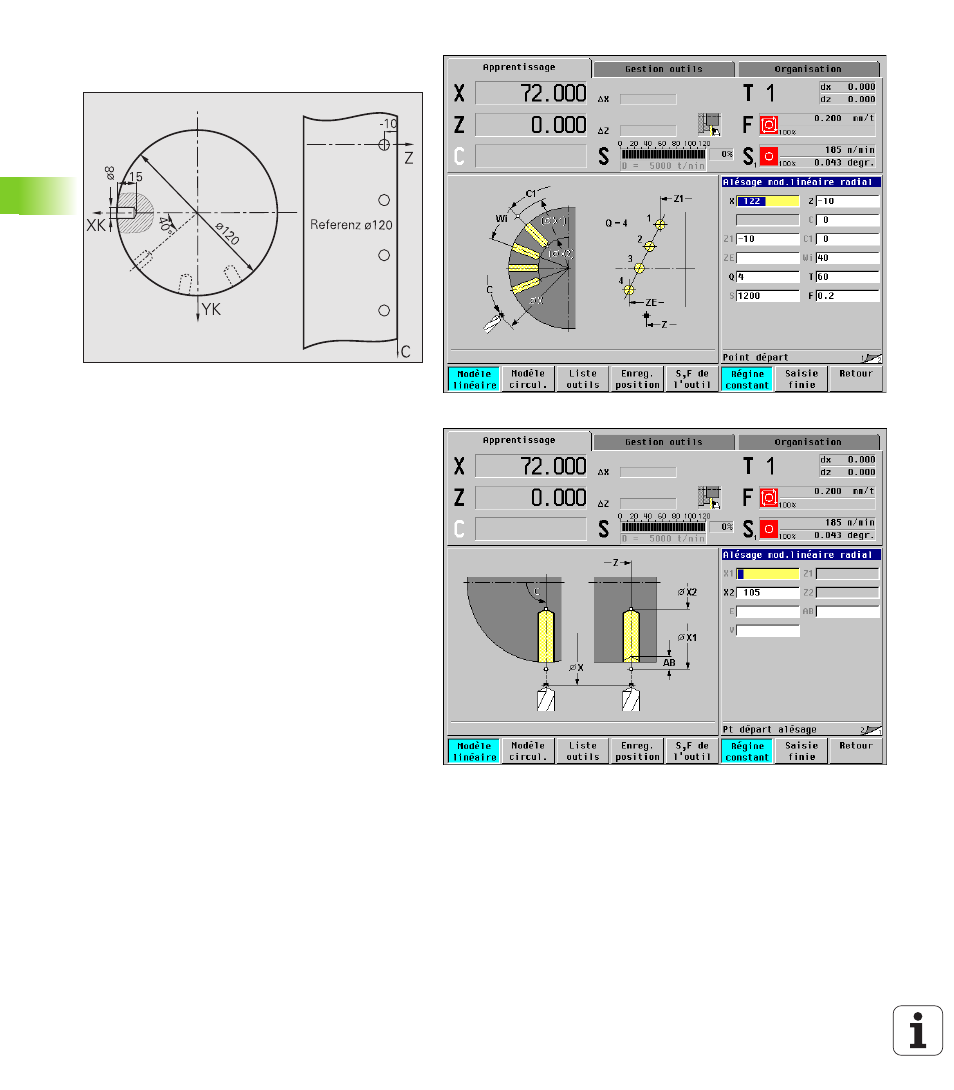

Le modèle de trous est défini avec les coordonnées
du premier trou, le nombre de trous ainsi que l'écart
entre les trous (fig. en haut et à droite). Seule la
profondeur du trou est à indiquer (fig. en bas et à
droite).
Données d'outils
„ WO = 2 – Orientation d'outil
„ I = 8 – Diamètre de perçage
„ B = 90 – Angle de pointe
„ H = 1 – L'outil est un outil tournant
