4.4 Cy
cles Multipasses
Multipasses longitudinales/transversales
Sélectionner „Multipasses longitudinales/
transversales“
Sélectionner „Multipasses longitudinales“ (figures de
droite)
Sélectionner „Multipasses transversales“ (fig. page
suivante)

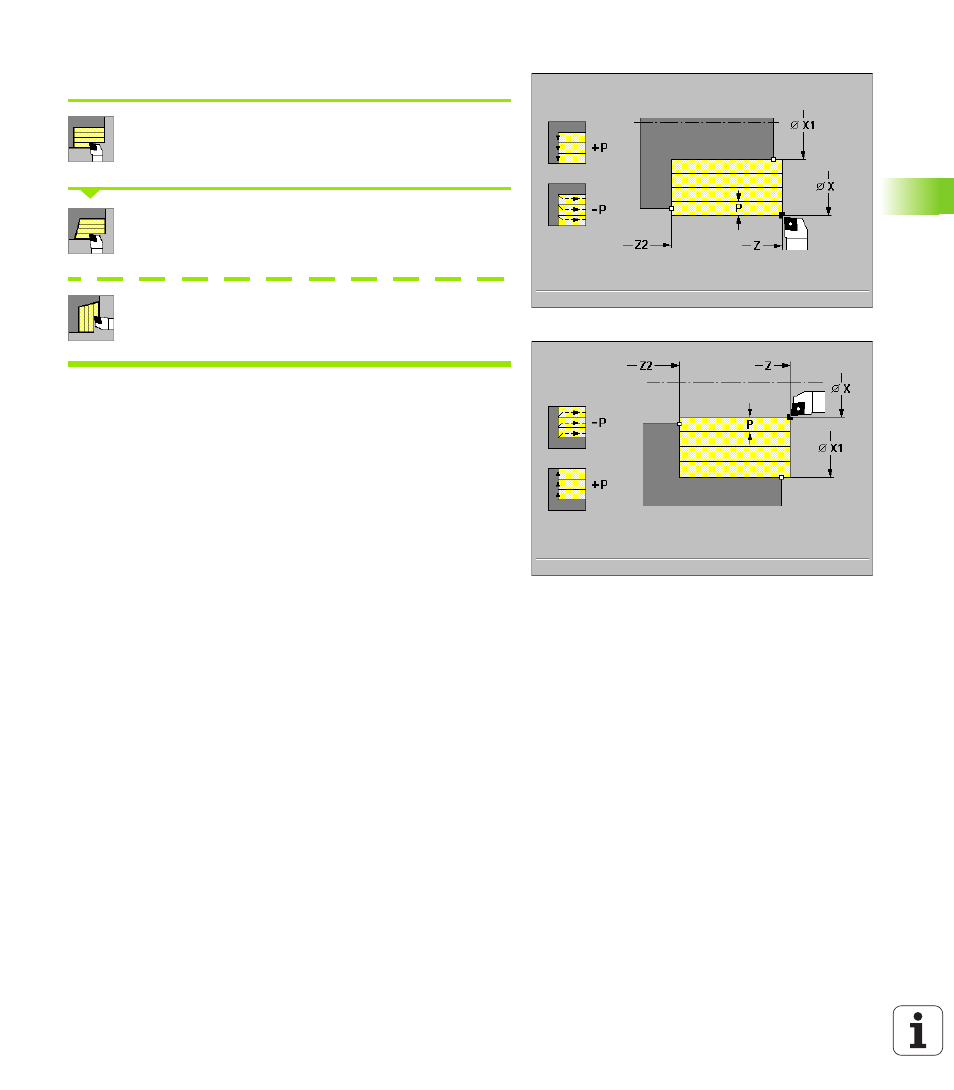

Le cycle „Multipasses longitudinales“ réalise l'ébauche du rectangle
défini par „X, Z“ et „X1, Z2“.
Le cycle „Multipasses transversales“ réalise l'ébauche du rectangle
défini par „X, Z“ et „X2, Z1“.
Paramètres du cycle
 X, Z Point de départ
 X1 Point de départ du contour (multipasses longitudinales)
 Z2 Point final du contour (multipasses longitudinales)
 Z1 Point de départ du contour (multipasses transversales)
 X2 Point final du contour (multipasses transversales)
 P Profondeur de passe: Plongée max.
„ P>0: Usine le long du contour
„ P<0: Outil relevé à 45° de 1 mm
 T Numéro d'outil
 S Vitesse de rotation/vitesse de coupe
 F Avance par tour
