Rainure axiale
Sélectionner „Fraisage“
Sélectionner „Rainure axiale“
Le cycle usine une rainure sur la face frontale. La largeur de la rainure
correspond au diamètre de la fraise.
Paramètres du cycle
 X, Z Point de départ
 C Angle de broche (position axe C) – par défaut: Angle broche actuel
 C1 Angle point final rainure – par défaut: Angle de broche C
 X1 Point final rainure en X (cote de diamètre)
 Z1 Arête supérieure de la fraise – par défaut: Point de départ Z
 Z2 Fond de fraisage
 L Longueur de la rainure
 A Angle par rappport à l'axe X – par défaut: 0
 P Profondeur de passe – par défaut: Profondeur totale en une passe
 FZ Avance de plongée – par défaut: Avance active
 T Numéro d'outil
 S Vitesse de rotation/vitesse de coupe
 F Avance par tour
Combinaisons de paramètres pour la position et la situation de la

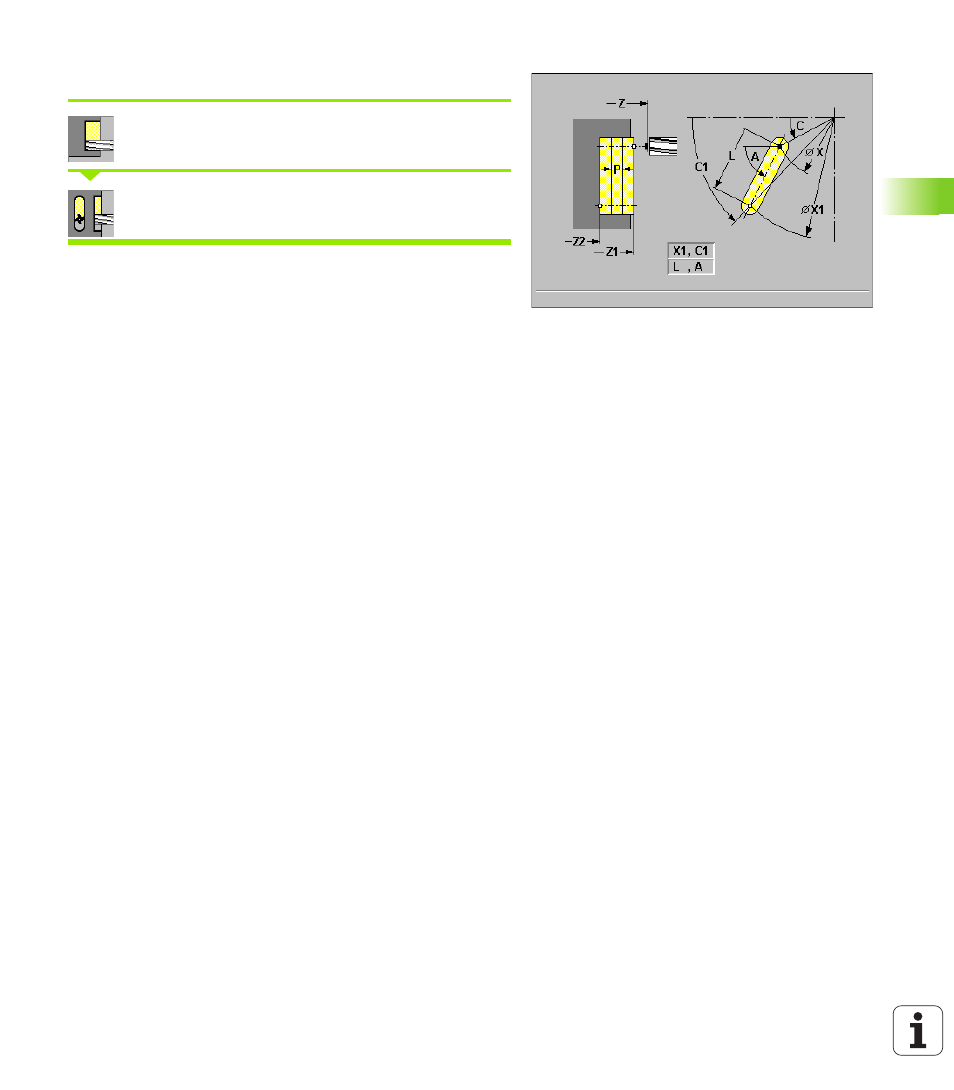

rainure: Cf. figure d'aide
Exécution du cycle
1 activation de l'axe C et positionnement en rapide sur l'„angle
broche C“ (seulement en mode „Apprentissage“)
2 calcul de la répartition des passes
3 déplacement à la distance de sécurité
4 passe avec l'avance „FZ“
5 fraisage jusqu'au „point final de la rainure“
6 passe avec l'avance „FZ“
7 fraisage jusqu'au „point de départ de la rainure“
8 répétition de 4..7 jusqu'à ce que la profondeur de fraisage soit
atteinte
9 positionnement au „point de départ Z“ et désactivation de l'axe C
