MANUALplus 4110 HEIDENHAIN 199
4.7 Cy
cles de perçag
e

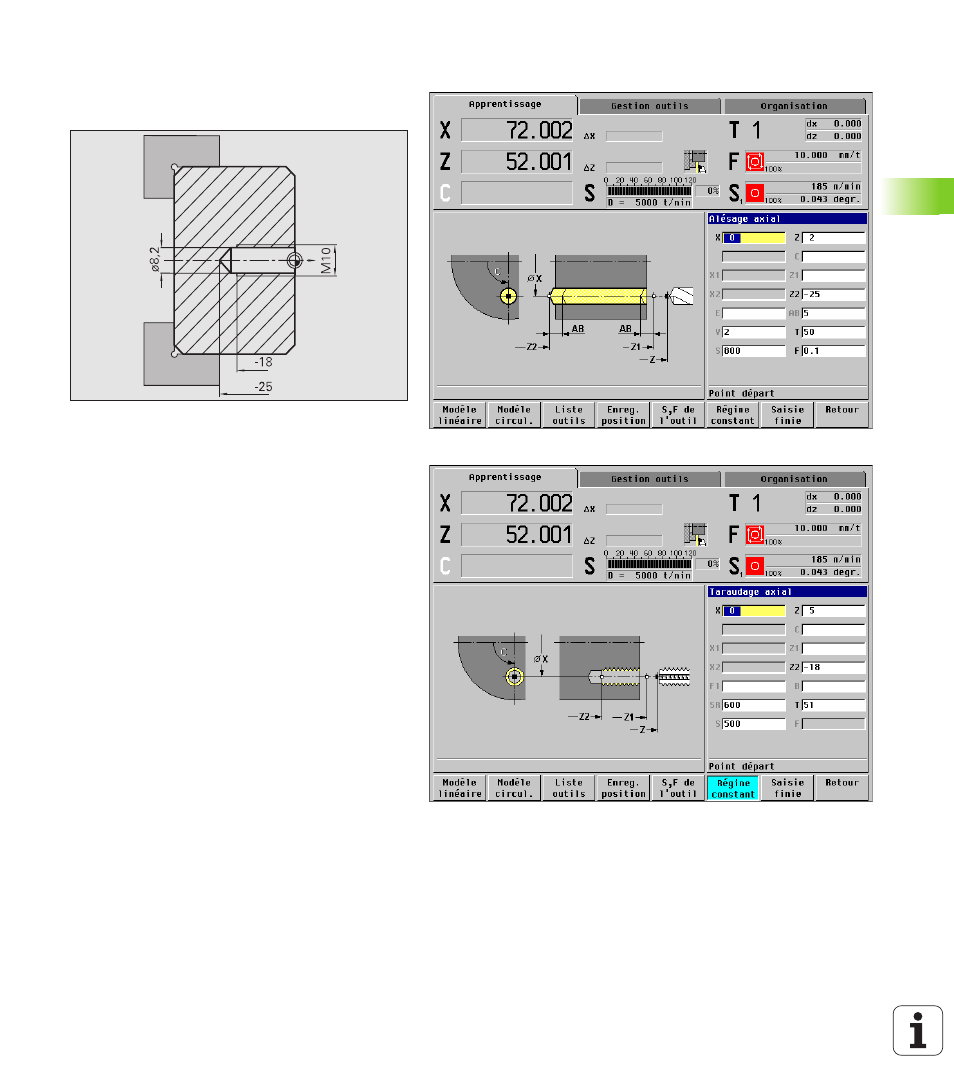

Exemples pour les cycles de perçage
Perçage centrique et taraudage
L'usinage est réalisé en deux étapes. Le „perçage
axial“ réalise le trou et le „taraudage axial“ exécute le
filet.
Le foret est positionné avec distance de sécurité
devant la pièce („point de départ X, Z“). De ce fait, on
ne programme pas le „point de départ du trou Z1“.
Pour l'amorce de perçage (centrage), programmer
une réduction d'avance dans les paramètres „AB“ et
„V“ (fig. en haut et à droite).
Le pas de vis n'est pas programmé. La MANUALplus
utilise le pas de vis de l'outil. La „vitesse de rotation
de retrait SR“ permet d'obtenir un retrait rapide de
l'outil (fig. en bas et à droite).
Données d'outil (foret)
„ WO = 8 – Orientation d'outil
„ I = 8,2 – Diamètre de perçage
„ B = 118 – Angle de pointe
„ H = 0 – L'outil n'est pas un outil tournant
Données d'outil (taraud)
„ WO = 8 – Orientation d'outil
„ I = 10 – Diamètre du filet M10
„ F = 1,5 – Pas de vis
„ H = 0 – L'outil n'est pas un outil tournant
