274 5 Programmation ICP
5.7 Eléments de cont
our ICP sur le pour
tour

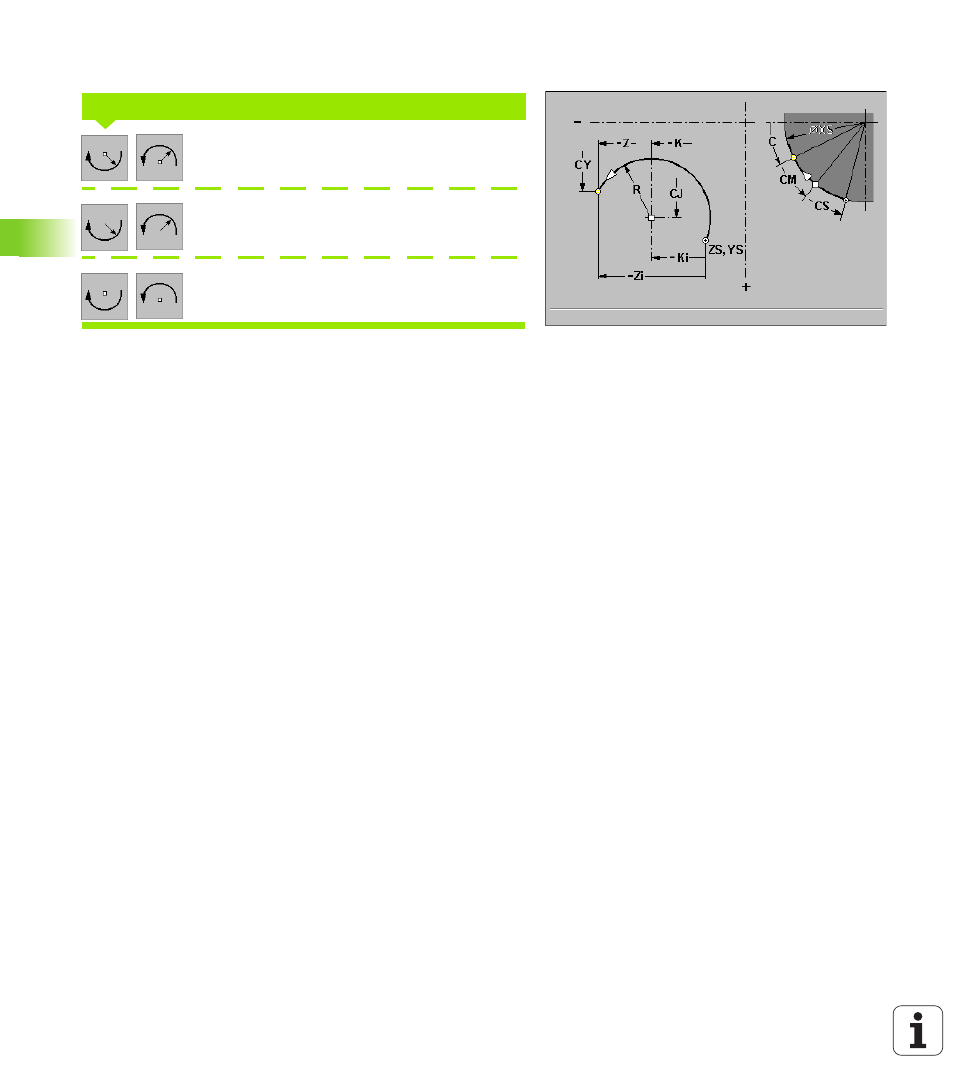

Saisie arc de cercle sur le pourtour
Arc (de cercle) avec centre (MP) et rayon (R)
Arc de cercle avec rayon
Arc de cercle avec centre (MP)
Vous indiquez les cotes de l'arc de cercle et définissez le
raccordement vers l'élément de contour suivant.
Paramètres (le centre n'est pas demandé pour „Arc avec rayon“ – et
le rayon n'est pas demandé pour „Arc avec centre“)
 ZS, YS Point de départ (YS comme cote de segment – référence:
Diamètre XS)
 CS Point de départ comme cote angulaire
 XS Diamètre de développé
 Z Point-cible
 CY Point-cible comme cote de segment (référence: Diamètre XS)
 C Point-cible comme cote angulaire
 K, CJ Centre (CJ comme cote de segment – référence: Diamètre
XS)
 CM Centre comme cote angulaire
 R Rayon
 F Avance spéciale
Introduire un arc de cercle
