MANUALplus 4110 HEIDENHAIN 237
4.9 Modèles de tr
ous et de figur
es de fr
aisag
e

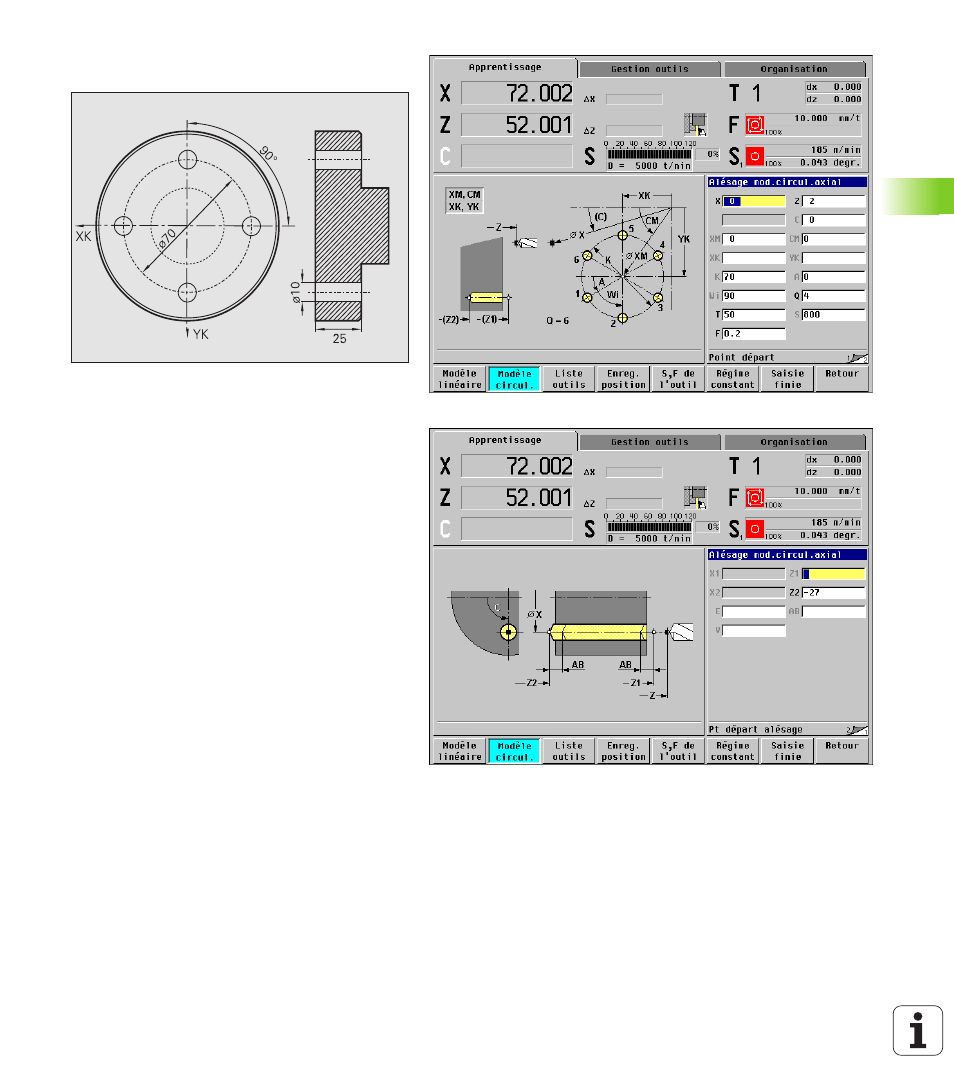

Cercle de trous sur la face frontale
Un cercle de trous est usiné sur la face frontale avec
le „cycle de perçage axial“. Pour réaliser cette
opération d'usinage, la machine doit disposer d'une
broche indexable et d'outils tournants.
Le „centre du modèle“ est programmé en
coordonnées cartésiennes (fig. en haut et à droite).
Dans la mesure où cet exemple illustre un trou avec
sortie, le „point final du trou Z2“ est prévu pour que le
foret perfore intégralement la matière. Une réduction
d'avance pour l'amorce de perçage (centrage) et la
sortie est définie dans les paramètres „AB“ et „V“
(fig. en bas et à droite).
Données d'outils
„ WO = 8 – Orientation d'outil
„ I = 10 – Diamètre de perçage
„ B = 90 – Angle de pointe
„ H = 1 – L'outil est un outil tournant
