4.5 Cy
cles „de coupe
“
Tronçonnage
Sélectionner les „cycles de coupe“
Sélectionner le „tronçonnage“
Le cycle réalise le tronçonnage de la pièce tournée. Un chanfrein/
arrondi est créé de manière facultative sur le diamètre extérieur.

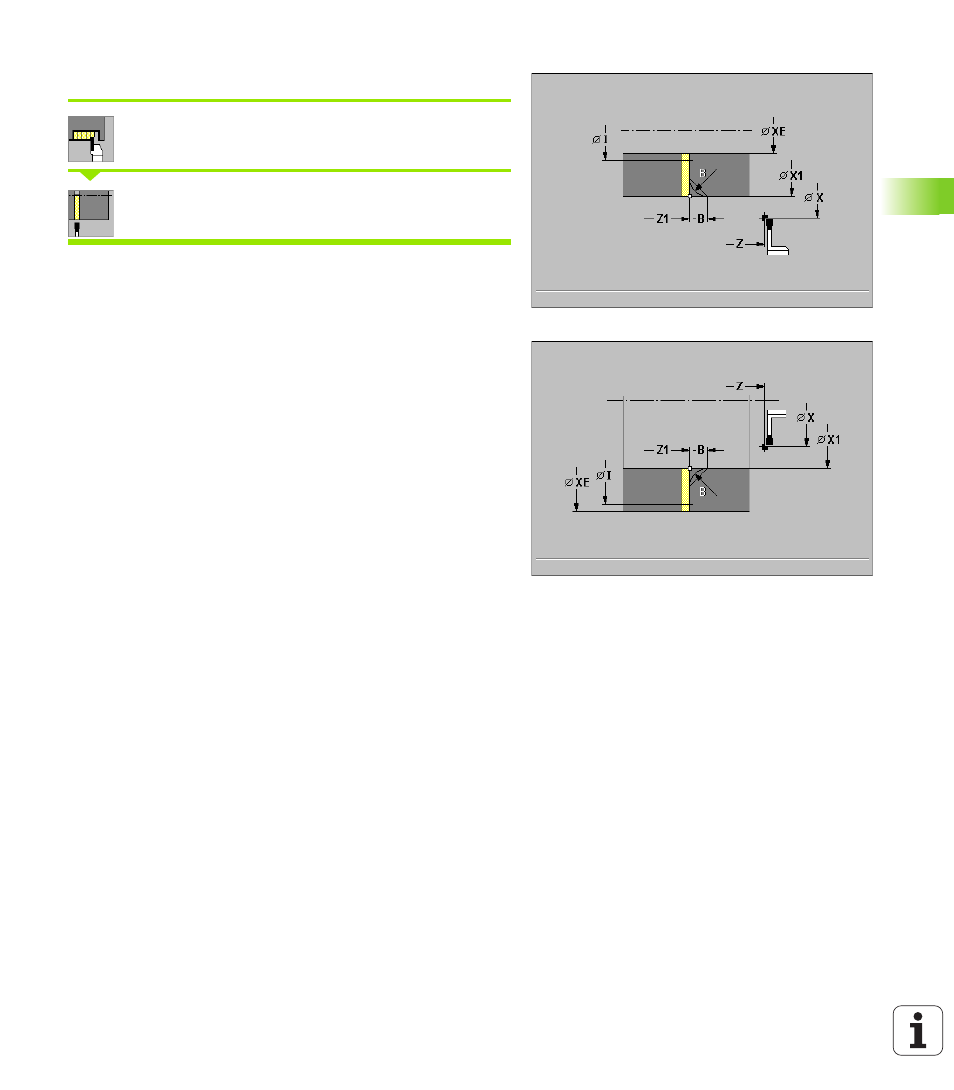

Paramètres du cycle
 X, Z Point de départ
 X1, Z1 Angle du contour
 XE Diamètre interne (tube)
 I Diamètre réduction d'avance
 B Chanfrein/arrondi
„ B>0: Rayon de l'arrondi
„ B<0: Largeur du chanfrein
 E Avance réduite
 T Numéro d'outil
 S Vitesse de rotation/vitesse de coupe
 F Avance par tour
Exécution du cycle
1 plongée à partir de „X, Z“ jusqu'à la distance de sécurité
2 pré-usinage jusqu'à la profondeur de chanfrein ou d'arrondi et
usinage du chanfrein/de l'arrondi si celui-ci a été défini
3 déplacement selon l'avance programmée – en fonction des
paramètres de cycle
„ jusqu'au centre de tournage ou
„ jusqu’au „diamètre interne (tube) XE“
Si vous travaillez avec réduction d'avance, la MANUALplus
commute sur l'„avance réduite E“ à partir de la position „I“.
4 outil élevé à la surface transversale puis rétracté au point de départ
