Cycle filetage (longitudinal)
Sélectionner „Fileter“
Sélectionner „Cycle filetage“
Softkey Filet int.
Act.: Filet interne
Inact.: Filet externe
Le cycle réalise un filet externe ou interne à une rotation avec un angle
de flanc de 30°. La passe est réalisée exclusivement dans le „sens X“.

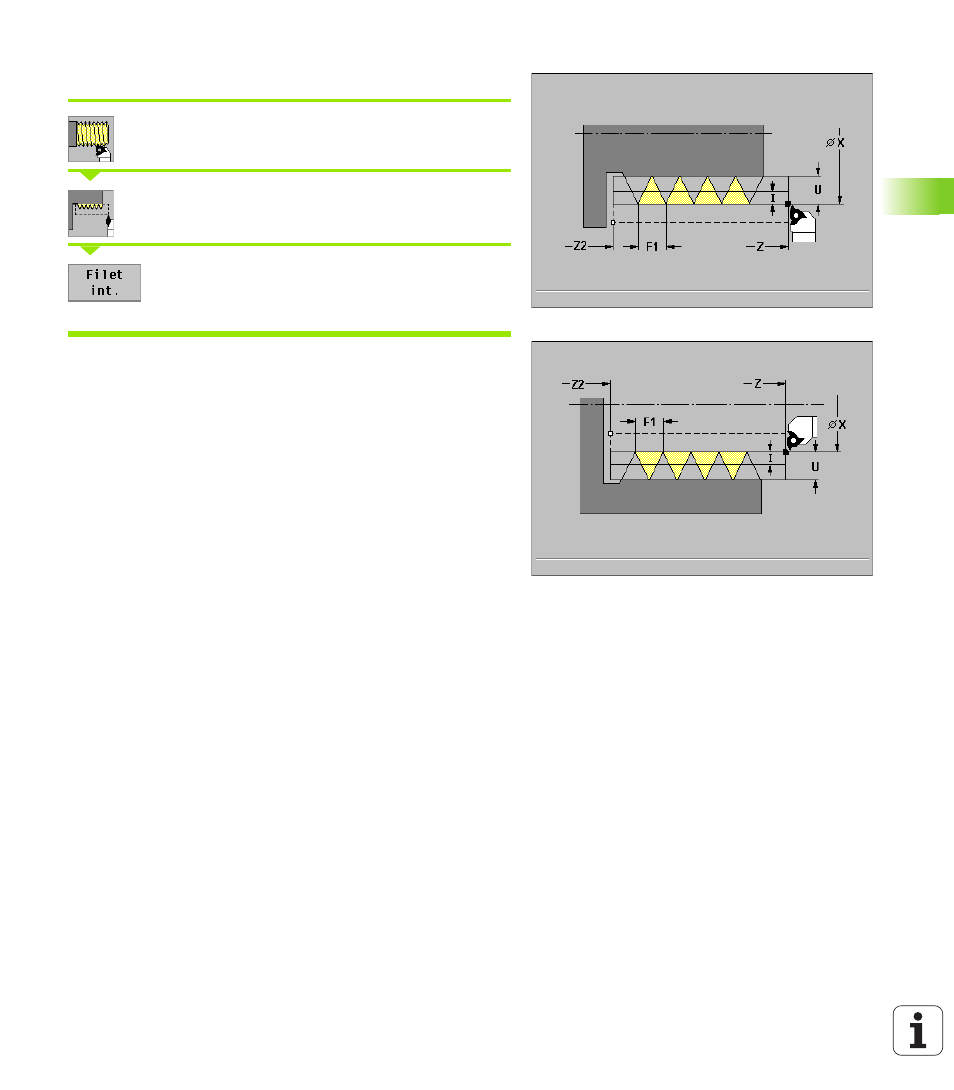

Paramètres du cycle
 X, Z Point de départ du filet
 Z2 Point final du filet
 F1 Pas de vis (= avance)
 U Profondeur du filet
„ Aucune introduction: sera calculée
Filet externe: U=0.6134*F1
Filet interne: U=–0.5413*F1
 I 1ère profondeur de coupe
„ I<U: Première coupe avec „I“ – chaque coupe suivante:
Réduction de la profondeur de coupe
„ I=U: Une coupe
„ Aucune introduction: calculée à partir de U et F1
 T Numéro d'outil
 S Vitesse de rotation/vitesse de coupe
Exécution du cycle
1 calcul de la répartition des passes
2 démarrage à partir de „Z“ pour la première coupe
3 déplacement selon l'avance d'usinage jusqu'au „point final Z2“
4 retour par un déplacement paraxial et plongée pour effectuer la
passe suivante
5 répétition de 3...4 jusqu'à ce que la „profondeur U“ soit atteinte
