MANUALplus 4110 HEIDENHAIN 113
4.4 Cy
cles Multipasses

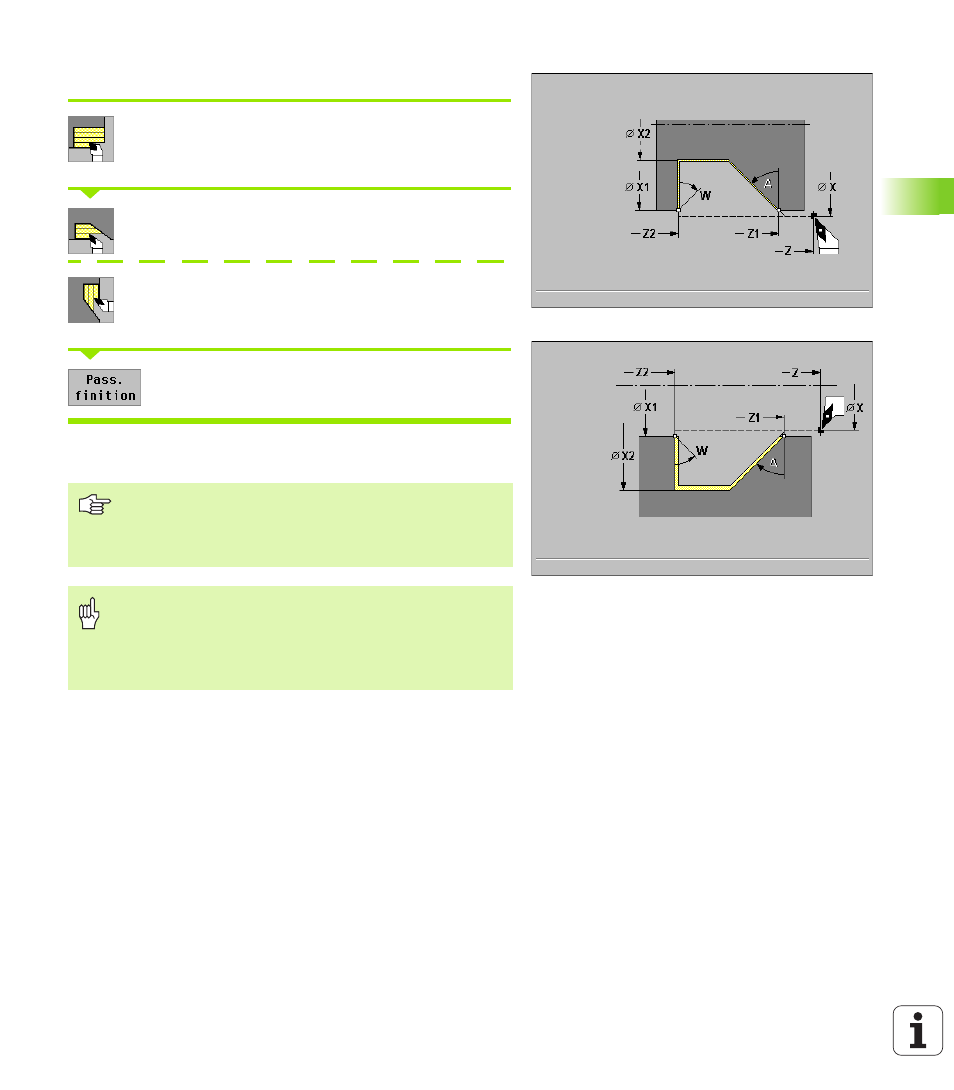

Plongée finition longitudinale/transversale
Sélectionner „Multipasses longitudinales/
transversales“
Sélectionner „Plongée longitudinale“ (fig. de droite)
Sélectionner „Plongée transversale“ (figures à la
page suivante)
Activer Passe finition
Le cycle réalise la finition de la section de contour allant de „X1, Z1“ à
„X2, Z2“. En fin de cycle, l'outil retourne au „point de départ X, Z“.
Paramètres du cycle
 X, Z Point de départ
 X1, Z1 Point de départ du contour
 X2, Z2 Point final du contour
 A Angle de plongée (par défaut: 0°): Plage: 0° <= A < 90°
 W Angle final: Biseau en fin de contour – Plage: 0° <= W < 90°
 T Numéro d'outil
 S Vitesse de rotation/vitesse de coupe
 F Avance par tour
„ Plus l'outil plonge selon un angle à forte pente, plus la
réduction de l'avance est importante (50% max.).
„ Tenez compte des cotes des outils (cf. “Outils pour
usinage transversal” à la page 419).
Attention Risque de collision !
Si l'angle de réglage et de pointe de l'outil ne sont pas
définis, celui-ci plonge selon l'angle de plongée. S'ils sont
définis, l'outil plonge selon l'angle de plongée max.
possible. Le reste de matière demeure.
