344 6 Programmation DIN
6.16 Cy
cles de dég
a
g
e
ments
6.16 Cycles de dégagements
Dégagement G25
G25 l'élément de forme Dégagement (DIN 509 E, DIN 509 F, DIN 76)
que vous pouvez intégrer dans la définition du contour des cycles

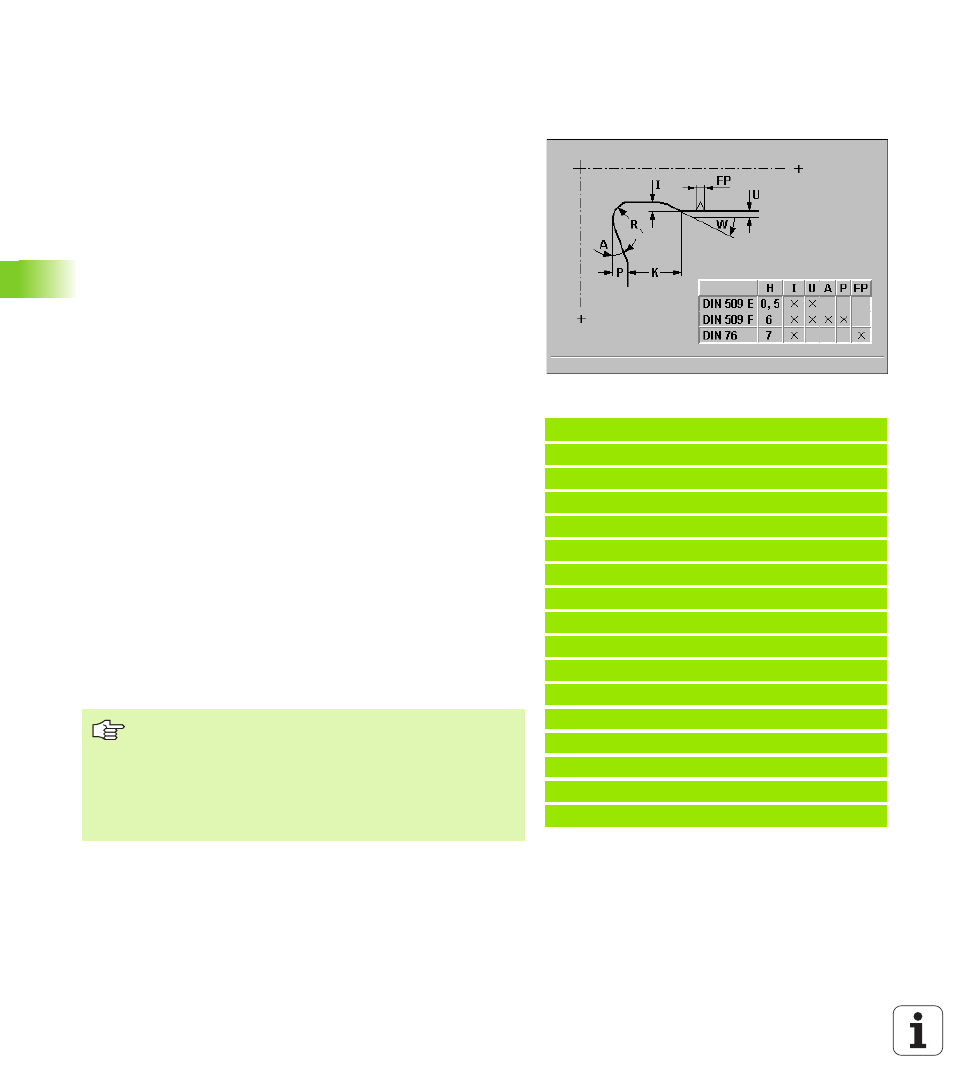

d'ébauche ou de finition. Le tableau de la figure d'aide indique le
paramétrage des dégagements.
Paramètres
 H Type de dégagement (par défaut: 0)
„ H=0, 5: DIN 509 E
„ H=6: DIN 509 F
„ H=7: DIN 76
 I Profondeur du dégagement (par défaut: Tableau standard)
 K Largeur du dégagement (par défaut: Tableau standard)
 R Rayon du dégagement (par défaut: Tableau standard)
 P Profondeur transversale (par défaut: Tableau standard)
 W Angle du dégagement (par défaut: Tableau standard)
 A Angle transversal (par défaut: Tableau standard)
 FP Pas de vis – Aucune introduction: est calculé en fonction du
diamètre du filet
 U Surépaisseur de finition (par défaut: 0)
 E Avance réduite pour l'usinage du dégagement (par défaut:
Avance active)
Remarque:
Si les paramètres n'ont pas été indiqués, la MANUALplus calcule les
valeurs suivantes à l'aide du diamètre ou du pas de vis (dégagement
DIN 76) prélevé dans le tableau standard (cf. “Pas de vis” à la
page 524):
„ DIN 509 E: I, K, W, R
„ DIN 509 F: I, K, W, R, P, A
„ DIN 76: I, K, W, R et FP (à l'aide du diamètre)
Exemple: G25
%25.nc
[G25]
N1 T1 G95 F0.4 G96 S150 M3
N2 G0 X62 Z2
N3 G819 P4 H0 I0.3 K0.1
N4 G0 X13 Z0
N5 G1 X16 Z-1.5
N6 G1 Z-30
N7 G25 H7 I1.15 K5.2 R0.8 W30 FP1.5
N8 G1 X20
N9 G1 X40 Z-35
N10 G1 Z-55 B4
N11 G1 X55 B-2
N12 G1 Z-70
N13 G1 X60
N14 G80
FIN
„ Les paramètres que vous programmez sont
impérativement pris en compte – même si le tableau
standard prévoit d'autres valeurs
„ Avec les filets internes, indiquez le „pas de vis FP“ car
le diamètre de l'élément longitudinal ne correspond pas
au diamètre du filet. Si la MANUALplus utilise le calcul
du pas de vis, on peut escompter de faibles écarts.
