MANUALplus 4110 HEIDENHAIN 107
4.4 Cy
cles Multipasses

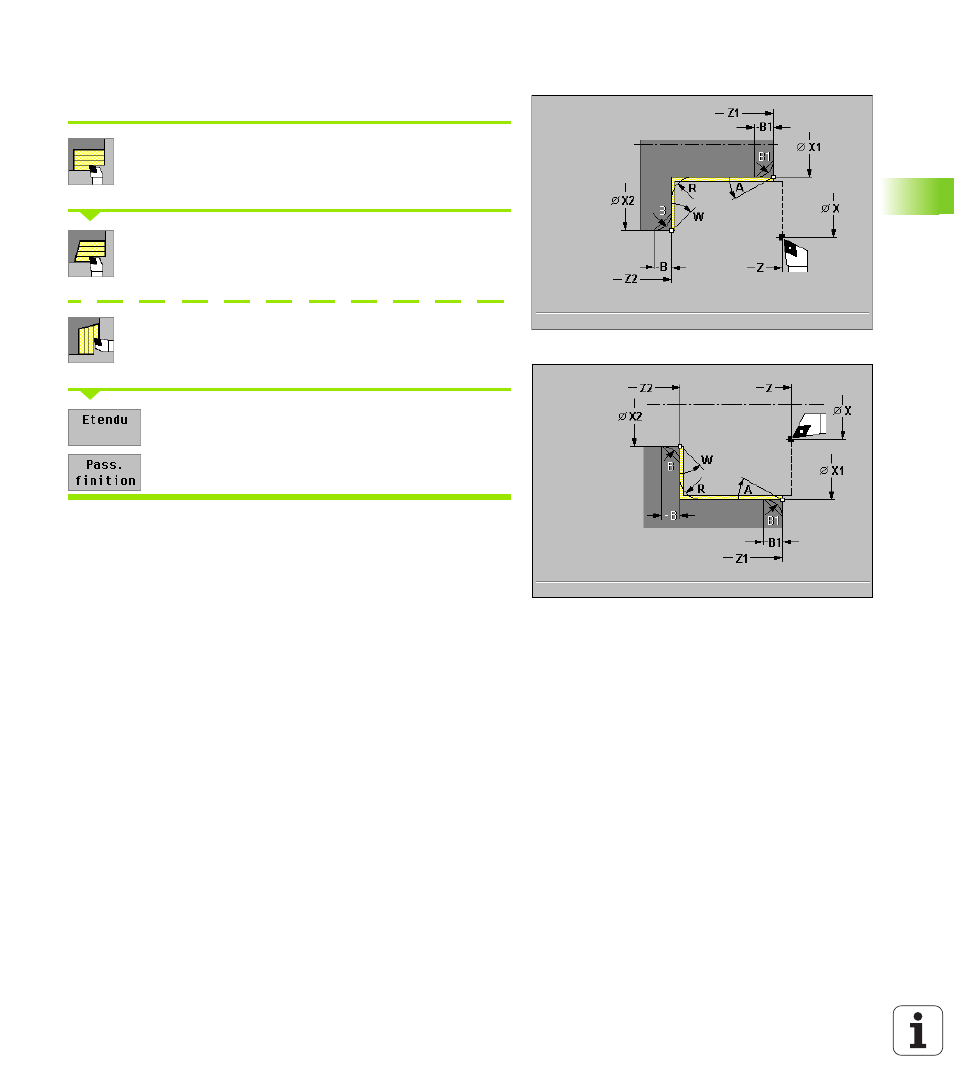

Finition multipasses longitudinales/
transversales – Etendu
Sélectionner „Multipasses longitudinales/
transversales“
Sélectionner „Multipasses longitudinales“ (figures de
droite)
Sélectionner „Multipasses transversales“ (fig. page
suivante)
Activer Etendu
Activer Passe finition
Le cycle réalise la finition de la section de contour allant de „X1, Z1“ à
„X2, Z2“. L'outil s'immobilise en fin de cycle.
Paramètres du cycle
 X, Z Point de départ
 X1, Z1 Point de départ du contour
 X2, Z2 Point final du contour
 A Angle initial: Plage: 0° <= A < 90°
 W Angle final: Plage: 0° <= W < 90°
 R Arrondi
 B, B1 Chanfrein/arrondi (B Fin du contour; B1 Début du contour)
„ B>0: Rayon de l'arrondi
„ B<0: Largeur du chanfrein
 T Numéro d'outil
 S Vitesse de rotation/vitesse de coupe
 F Avance par tour
A l'aide des paramètres facultatifs suivants, vous définissez:
„ A: Biseau en début de contour
„ W: Biseau en fin de contour
„ R: Arrondi
„ B: Chanfrein/arrondi en fin de contour
„ B1: Chanfrein/arrondi en début du contour
