9.4 Exemple ICP „Cycle de gorges“
Cet exemple illustre l'utilisation du cycle d'usinage de gorges ICP.

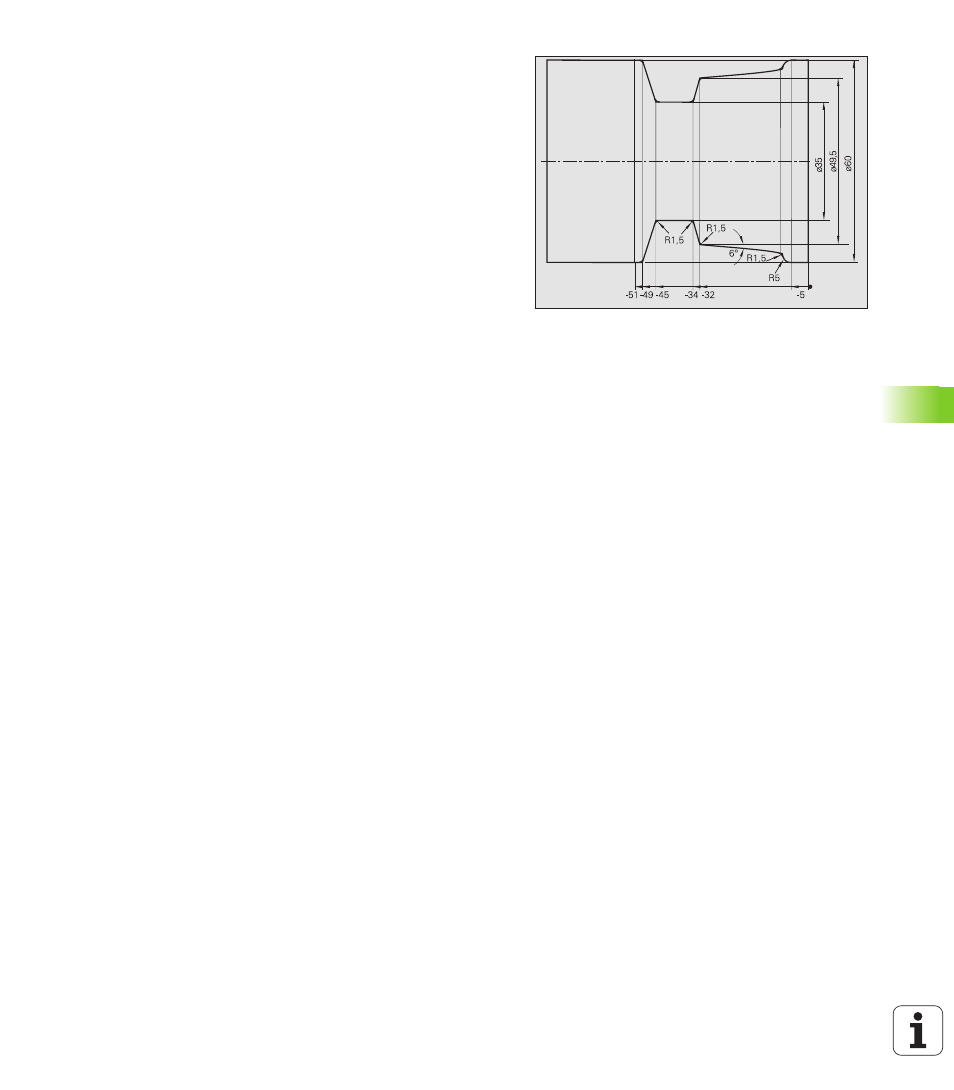

Partant du plan d'usinage, présentons les phases opératoires pour
élaborer le contour ICP et l'intégrer dans les cycles ICP.
A la fin de l'usinage, on dispose de la définition de contour ICP ainsi
que du programme-cycles.
L'usinage est réalisé avec les „gorges radiales ICP“.
Outil installé
„ Outil „rentrant“:
„ Position T4
„ WO = 1 Orientation d'outil
„ R = 0,2 Rayon d'outil
„ K = 5 Largeur de la dent
Etapes à suivre
 Brider la pièce brute (diamètre 60 mm, longueur 65 mm)
 Configurer la machine
– Définir le point zéro pièce
– Déterminer les cotes de l'outil
 Commuter en mode „Apprentissage“
 Introduire les cycles de positionnement pour le changement d'outil
 Appeler le cycle de gorges ICP
 Créer un contour ICP
 Intégrer le contour ICP dans le cycle de finition de gorge
