420 7 Mode de fonctionnement Gestion d'outils
7.
4 Données d'outils
Outils neutres

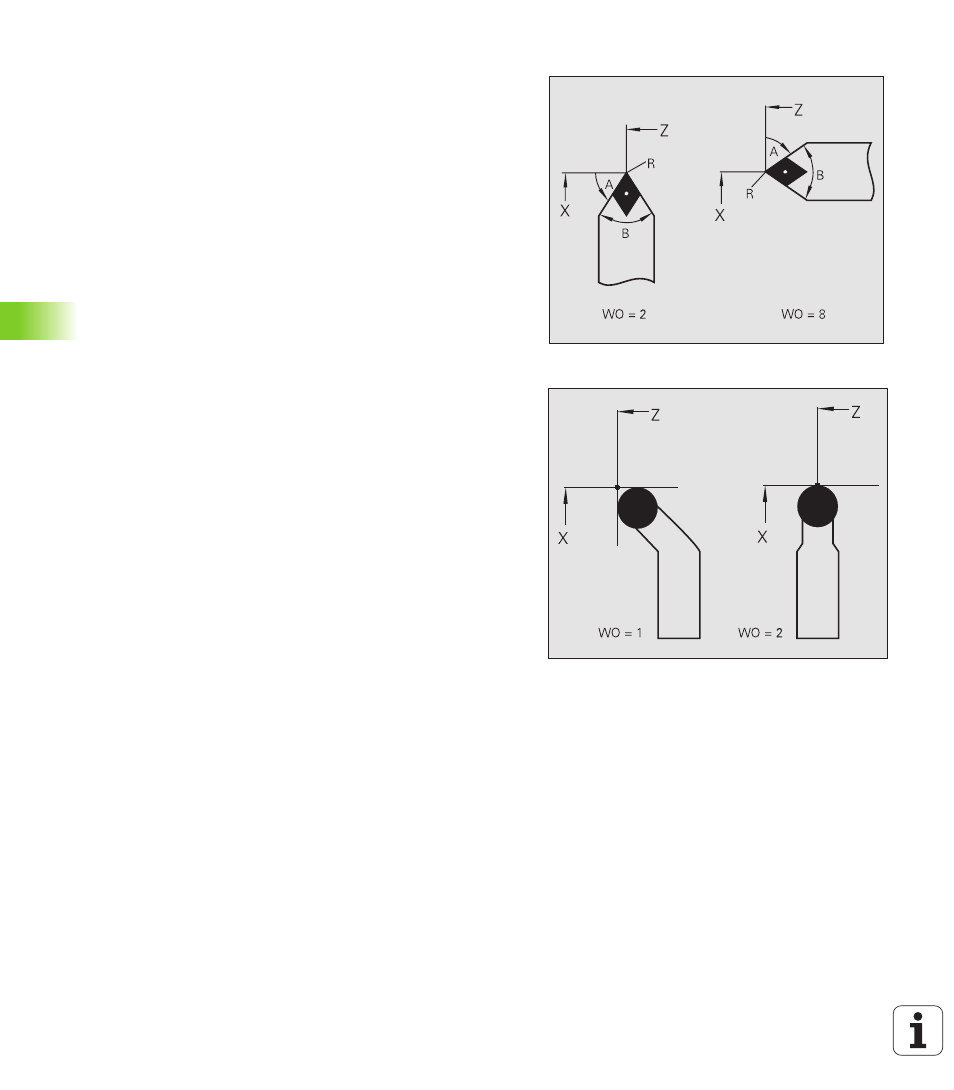

Les orientations d'outil WO=2, 4, 6, 8 sont valables pour les outils
„neutres“. „Neutre“ signifie que la dent est perpendiculaire à l'axe X
ou Z (figure de droite).
Galets de tournage
Tenez compte des points suivants pour la cotation des galets de
tournage:
„ Angle de pointe B=0: est le critère d'un galet de tournage
„ Angle de réglage: est exploité dans les cycles avec plongée pour
vérifier ou calculer l'angle de plongée. La simulation calcule la
position de la dent à partir de l'angle.
„ Point de référence: dépend de l'orientation de l'outil – cf. exemples
pour WO=1 et WO=2 (galet de tournage neutre) sur la figure de
droite
