180 4 Programmation des cycles
4.6 Cy
cles de filetag
e
et de dég
a
g
e
ments de filetag
e
Dégagement DIN 76
Sélectionner „Fileter“
Sélectionner le „dégagement DIN 76“
Softkey avec marche AR (=avec retrait):
Inact.: L'outil s'immobilise en fin de cycle (figures de
droite)
Act.: L'outil retourne au point initial (figures à la page
suivante)

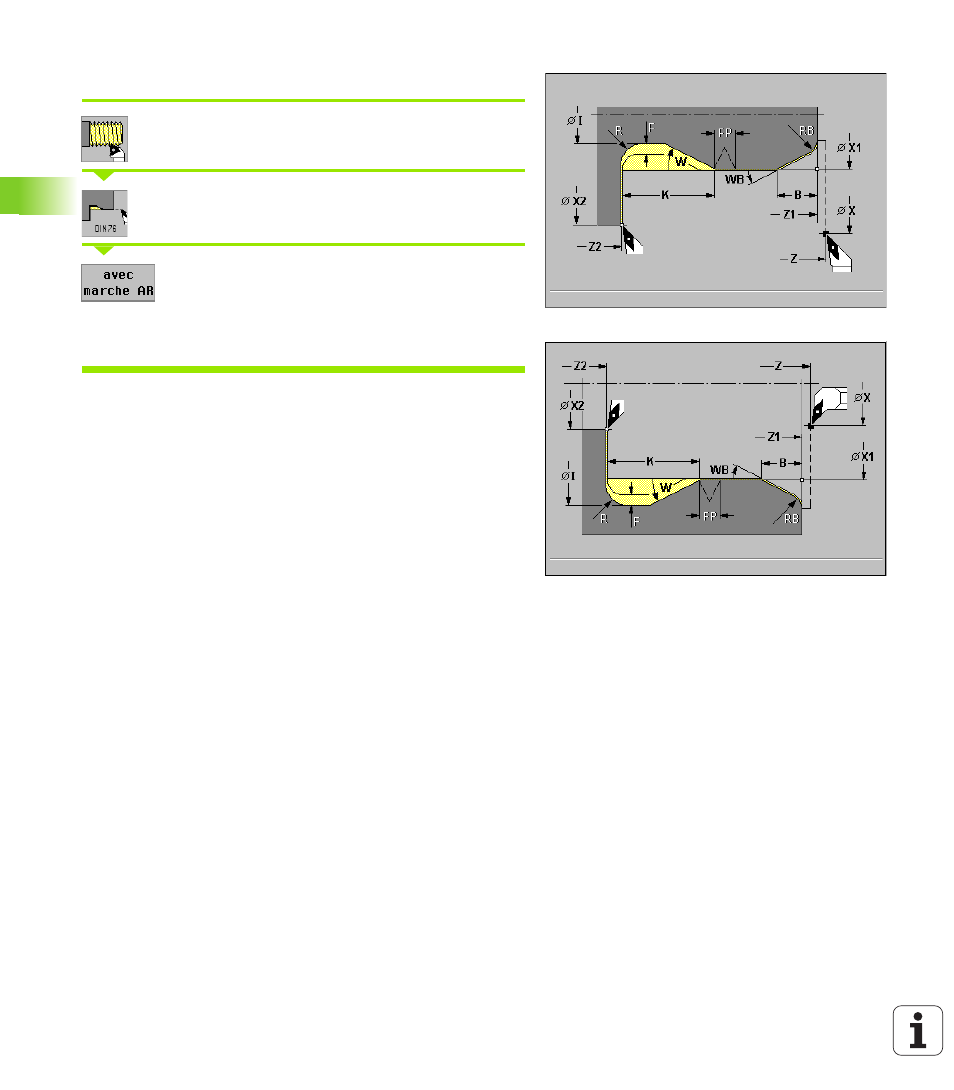

Le cycle réalise le dégagement de filetage DIN76, une attaque de filet,
le cylindre „en avant“ ainsi que la surface transversale suivante.
L'attaque de filet est exécutée si vous indiquez „B“ ou „RB“.
Paramètres du cycle
 X, Z Point de départ
 X1, Z1 Point de départ du cylindre
 X2, Z2 Point final de la surface transversale
 FP Pas de vis – par défaut: Tableau standard
 E Avance réduite pour la plongée et pour l'attaque du filet – par
défaut: Avance F
 T Numéro d'outil
 S Vitesse de rotation/vitesse de coupe
 F Avance par tour
 I Diamètre du dégagement – par défaut: Tableau standard
 K Longueur du dégagement – par défaut: Tableau standard
 W Angle du dégagement – par défaut: Tableau standard
 R Rayon du dégagement (des deux côtés du dégagement) – par
défaut: Tableau standard
 P Surépaisseur du dégagement
„ P>0: Usinage divisé en une phase d'ébauche et une autre de
finition – „P“ est une surépaisseur longitudinale; une surépaisseur
transversale est toujours de 0,1 mm
„ Aucune introduction: Usinage en une passe
 B Longueur d'attaque du cylindre – par défaut: Aucune attaque
du cylindre
 WB Angle d'attaque – par défaut: 45°
 RB Rayon d'attaque – par défaut: Aucun rayon d'attaque
